高效能 CoolMOS™ N 通道功率 MOSFET

Infineon 的 CoolMOS™ 超接面 MOSFET 提供高功率密度與更高的效率,並大幅降低導通損耗、切換損耗、驅動損耗,實現優異的電源轉換系統。Infineon 各生產據點均通過 ISO/TS16949 認證,累計出貨數十億顆元件,在業界以經過實證的高品質與高可靠性脫穎而出。

CoolMOS™ N 通道 MOSFET 產品系列適用於從低功率到高功率等級的廣泛應用。Infineon 的 MOSFET 電晶體在易用性、優異效能、具競爭力的價格之間,擁有最均衡的技術表現。符合汽車標準的超接面 (SJ) MOSFET 具有業界最高可靠性,並且符合汽車壽命要求。Infineon 的 600 V、650 V、800 V N 通道功率 MOSFET 使汽車應用更加緊湊、效能更高。

Infineon 也提供多種創新的封裝解決方案,適用於低功率和高功率應用,包括 ThinPAK 無引線 SMD 封裝,其具有極小的覆蓋區與僅 1 mm 高度的薄型設計。

查看 Infineon 的電源與感測解決方案指南

應用

  • 電信基礎設施的 AC-DC 電源轉換
  • 配接器與充電器
  • DC 壁掛式充電器
  • 家電
  • 工業電源供應器

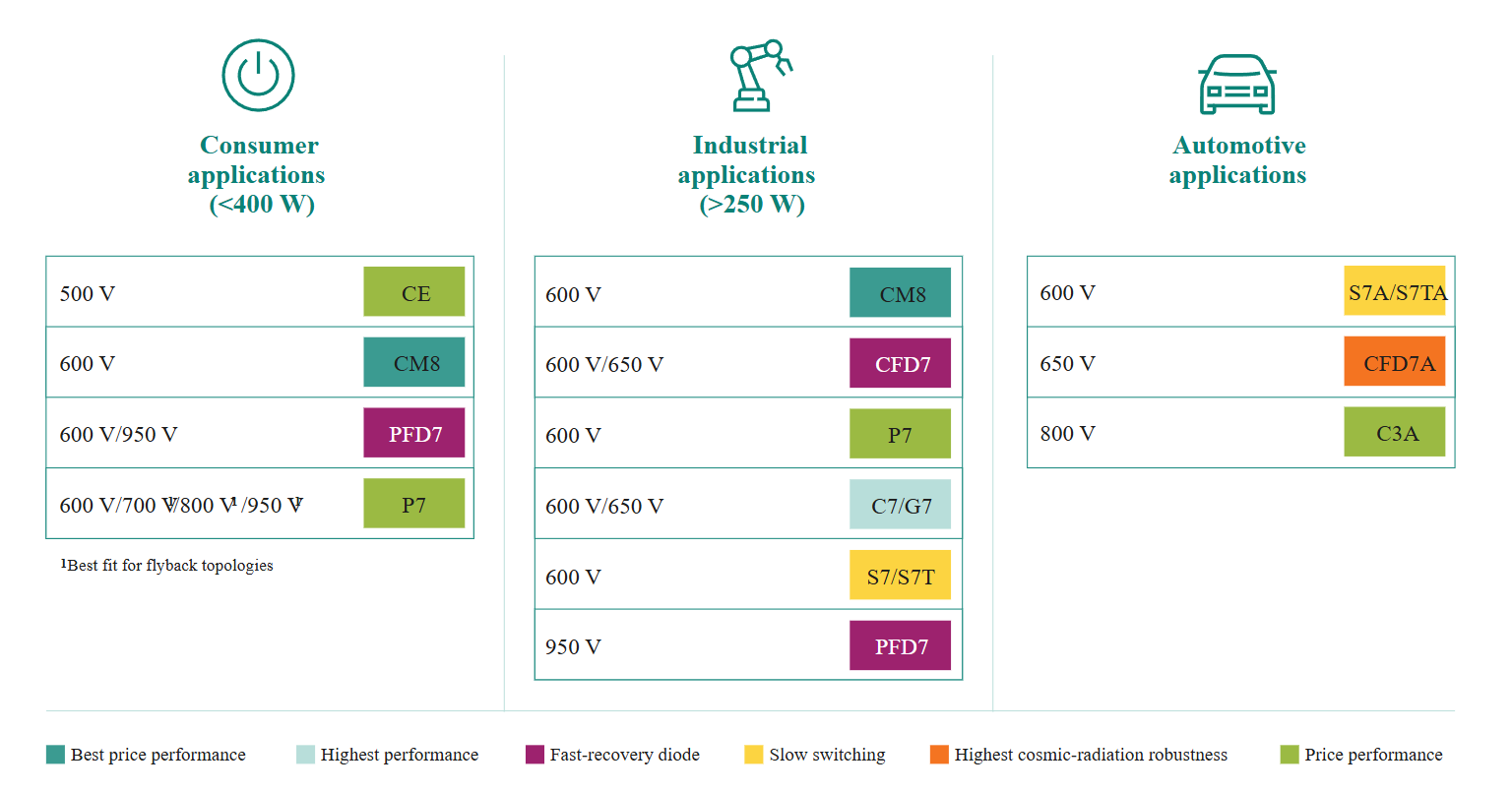

CoolMOS 應用圖表
  • CoolMOS™ 消費性應用
  • CoolMOS™ 工業應用
  • CoolMOS™ 汽車應用
  • CoolMOS™ 封裝

CoolMOS™ 消費性應用

高電壓超接面 (SJ) MOSFET 廣泛應用於消費性產品 (<400 W),涵蓋家電驅動、智慧型手機和平板電腦充電器、筆記型電腦配接器、LED 照明、PC 電源,以及音響與電視電源供應器。越來越多客戶以超接面 MOSFET 取代標準 MOSFET,以提升效率並降低功耗。

  • CoolMOS™ 8 (600 V) 整合高速本體二極體,使單一 MOSFET 系列可適用於目標市場的所有主要拓撲,作為具成本優勢的矽基解決方案,並提升 Infineon 的高電壓寬能隙產品組合。
  • CoolMOS™ P7 旨在同時提供高效能與具競爭力的價格,以解決各類應用中常見的挑戰。
  • CoolMOS™ PFD7 是全新先進系列,適用於高功率密度的充電器/配接器及低功率馬達驅動。
  • CoolMOS™ P6 MOSFET 為一般用途型產品,適用於大多數需要優異效能且在導入設計過程中仍具易用性的高功率應用。
  • CoolMOS™ CE 相較於標準 MOSFET,在效率與熱行為方面具有優勢,特別針對消費性與照明應用。
  • CoolMOS™ C3 系列已擴充至包含 800 V 元件,具有低特定導通電阻 (RDS(on)*A),可實現極低的導通損耗和切換損耗。900 V 元件能夠大幅降低導通電阻 (RDS(on)),效能指數導通電阻乘以閘極電荷 (RDS(on)* Qg) 非常低,僅為 34 W*nC。
產品系列 電壓等級 目標應用
CoolMOS™ 8 600 V 電信基礎設施、配接器和充電器、家用電器、工業電源供應器、LED 照明系統設計的 AC-DC 電源轉換
CoolMOS™ P7 600 V、700 V、800 V、950V 低功率 SMPS 應用,包括配接器和充電器、照明、音訊 SMPS、AUX、工業電源。600 V CoolMOS P7 功率 MOSFET 適用於太陽能逆變器、伺服器、電信、電動車充電站等應用
CoolMOS™ PFD7 600 V、950 V 高功率密度充電器/配接器、照明應用,以及家電驅動 (例如冰箱壓縮機)
CoolMOS™ P6 600 V 伺服器、PC 電源、電信整流器、消費性應用
CoolMOS™ CE 500 V、600 V、650 V、700 V、800 V 行動裝置和電動工具、LCD、LED 電視、LED 照明應用的低功率充電器
CoolMOS™ C3 600 V、800 V、900 V 太陽能逆變器、工業逆變器、三相拓撲、PC 電源、配接器、液晶電視、照明。900 V CoolMOS™ C3 非常適合用於高效率切換式電源供應器、工業及再生能源應用

CoolMOS™ 工業應用

針對伺服器、電信、PC 電源、太陽能、UPS、電動車充電等超過 250 W 的工業應用,選擇 CoolMOS™ 高電壓 N 通道 MOSFET 系列產品,即可享有最高效率與最佳價格效能比的優勢。

  • CoolMOS™ 8 (600 V) 整合高速本體二極體,使單一 MOSFET 系列可適用於目標市場的所有主要拓撲,作為具成本優勢的矽基解決方案,並提升 Infineon 的高電壓寬能隙產品組合。
  • CoolMOS™ C7 旨在實現創紀錄的效率效能,相較於先前的 CoolMOS™ 系列和競爭對手,其在硬切換應用的整個負載範圍內,提供顯著的效率優勢
  • CoolMOS™ G7 提供底部及現新增的頂部冷卻封裝選項,用於因應高電流硬切換拓樸 (例如功率因數校正) 和諧振電路 (例如高階 LLC)
  • CoolMOS™ P7 是一般用途、高成本效益的系列,完美結合高效率與易用性,適合從低功率到高功率的廣泛應用
  • CoolMOS™ S7 以最佳價格提供低頻率切換應用的極致效能。其衍生型 CoolMOS™ S7T 專門針對固態解決方案,例如固態斷路器及固態繼電器應用
  • CoolMOS™ CFD7 採用 Infineon 的高電壓 SJ MOSFET 技術,整合快速本體二極體,是高功率 SMPS 應用中諧振拓樸的理想選擇
  • CoolMOS™ PFD7 在 950 V SJ 技術領域樹立新標竿,適用於節能高功率照明及工業 SMPS 的超高功率密度設計

開發板:EVAL-3K3W-TP-PFC-CC

開發板:EVAL-3K3W-LLC-HB-CFD7

使用者清單
產品系列 電壓等級 目標應用
CoolMOS™ 8 600 V 電信基礎設施、配接器和充電器、家用電器、工業電源供應器、LED 照明系統設計的 AC-DC 電源轉換
CoolMOS™ C7 600 V、650 V 電信基礎設施、桌上型電源供應器、工業、光電、伺服器 PSU 的 AC-DC 電源轉換
CoolMOS™ G7 600 V 電信、伺服器、太陽能、工業 SMPS
CoolMOS™ P7 600 V 充電器、配接器、照明、電視電源供應器、PC 電源供應器、太陽能、小型輕型電動車、伺服器電源供應器
CoolMOS™ S7/S7T 600 V 電池保護單元 (BPU)、數位輸入/輸出 (I/O) 模組、LED 照明系統設計、光電、電源轉換
CoolMOS™ CFD7 600 V、950 V 電信基礎設施、桌上型電源供應器、電動車充電、電源轉換、伺服器電源供應器 (PSU) 的 AC-DC 電源轉換
CoolMOS™ PFD7 950 V LED 照明系統設計、電源轉換
CoolMOS™ P6 600 V 電信基礎設施、消費性電子產品、桌上型電源供應器、伺服器電源供應器 (PSU) 的 AC-DC 電源轉換
CoolMOS™ CFD2 650 V 電信基礎設施、電池管理系統 (BMS)、馬達控制、光電、伺服器電源供應器 (PSU) 的 AC-DC 電源轉換
CoolMOS™ C3 600 V、800 V、900 V 配接器和充電器、桌上型電源供應器、LED 照明系統設計、光電、電源轉換

CoolMOS™ 汽車應用

汽車市場要求在尺寸與重量受限的環境中達成最高的系統效能,以及卓越且經過實證的產品品質與可靠性,以達成百分之百可靠性為目標。快速成長的車載充電器與 DC-DC 轉換器市場,需要我們效能優異的車用系列產品,這些產品具備經過實證的卓越品質標準,遠超過 AEC-Q101。

  • CoolMOS™ S7A / S7TA 針對低頻率、高電流切換應用進行了最佳化。衍生型號 S7TA 具有整合式溫度感測器
  • CoolMOS™ CFD7A 採用高度自動化的 300mm 生產線製造,遠超過 AEC-Q101 標準,達到零缺陷目標
  • CoolMOS™ CFDA 具備快速本體二極體、易於設計整合的特性,以及硬換向期間可控的電壓過衝
  • CoolMOS™ CPA 提供最低的 RDS(on)、最低的閘極電荷值,使其成為硬切換應用的理想選擇
  • CoolMOS™ C3A 在效率、熱行為、易用性、高阻斷電壓方面具有出色的效能
使用者清單
產品系列 目標應用
CoolMOS™ C3A 返馳式低功率輔助電源、車載充電器、HV-LV DC-DC 轉換器、電池斷開裝置、牽引逆變器輔助電源、直流鏈預充電、直流鏈主動放電、隔離監測
CoolMOS™ S7A 與 S7TA 車載充電器、Slow Leg 圖騰柱 PFC、電子保險絲、固態繼電器
CoolMOS™ CFD7A 電動車應用,包括車載充電器、HV-LV DC-DC 轉換器、輔助電源供應器
CoolMOS™ CFDA 諧振切換拓撲、OBC 的 DC-DC 級、DC-DC 轉換器中的 LLC 或全橋移相 (ZVS)、HID 燈、主動直流鏈放電、預充電
CoolMOS™ CPA 硬切換拓撲 (搭配 SiC 二極體)、車載充電器中的 PFC 升壓級

CoolMOS™ 封裝

創新的 CoolMOS™ 超接面 MOSFET 技術需要突破性的封裝解決方案,以支援未來趨勢。低功率應用通常銷往對價格敏感的消費市場,客戶會仔細檢視物料清單 (BOM) 以降低成本。為了節省成本,Infineon 提供特殊封裝設計,避免客戶端額外的組裝處理,並藉由卓越的 CoolMOS™ 超接面技術實現更小型封裝。

高功率應用非常注重效能。為了進一步提升效率與熱行為,並兼顧更小型尺寸,Infineon 推出具備開爾文源極功能的封裝,以及首款頂部冷卻的 SMD 封裝 D-DPAK。

CoolMOS 封裝
CoolMOS™ 技術 Q‑DPAK TSC Q‑DPAK BSC D‑DPAK TSC D‑DPAK D‑DPAK 7 引腳 TOLL DPAK ThinPAK 8x3 Thin-TOLL 8x8 SOT‑223 ThinPAK 5x6 TO‑220 TO‑220 FullPAK TO‑220 FullPAK 窄引線 TO‑247 3 引腳 TO‑247 短引線 TO‑247 4 引腳 IPAK IPAK 短引線
CoolMOS QDPAK TSC 600 V CoolMOS QDPAK BSC D-DPAK TSC D-DPAK DPAK 7 引腳 TOLL DPAK ThinPAK 8x3 Thin-TOLL 8x8 SOT-223 ThinPAK 5x6 TO-220 TO-220 FullPAK TO-220 FullPAK 窄引線 TO-247 3 引腳 TO-247 短引線 TO-247 4 引腳 IPAK IPAK 短引線
500 V CE
600 V CE
C7
G7
P6
CFD7
P7
CM8
CPA
S7 / S7T
S7A / S7TA
650 V CE
C7
CFD2
CFD7
CFDA
CFD7A
700 V P7
800 V CE
P7
C3A
950 V P7
PFD7
