Infineon Technologies

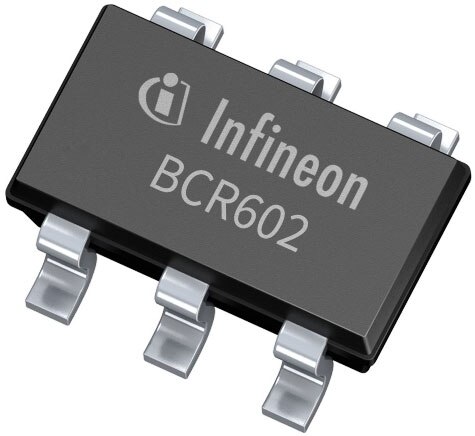

BCR602 - 線性 LED IC 控制器

Infineon 的 BCR602 是具有高成本效益的發光解決方案的完美搭檔

Infineon 的 BCR602 - 線性 LED IC 控制器圖片Infineon 的 BCR602 是一款線性 LED 控制器 IC，通過外部的驅動電晶體調節 LED 電流。BCR602 支持使用 NPN 雙極電晶體和 N-channel MOSFET，以涵蓋可高達數百 mA 的 LED 電流和功率範圍。通過調整外部的電流偵測電阻，可完全擴展 LED 電流大小的幅度。

BCR602 通過驅動恆定的 LED 電流來抑制電源供應器的電壓波動，從而實現無閃爍的輸出光線。

LED 電流可以通過電阻器以及連接到多功能輸入輸出 (MFIO) 引腳的類比電壓進行調光。

嵌入式熱插拔保護功能允許用戶在運行期間插入和拔出任何 LED 負載，而不會損壞 LED。

它具有過溫和過壓保護功能，可確保 LED 的可靠運行和安全。

  • 如果接面溫度超過閾值，過溫保護功能可將 LED 電流降低標稱電流的 30％
  • 在電源電壓超過閾值的情況下，可調節的過壓保護功能通過光耦合器向一次側提供反饋
特點
  • 具有 60 V 能力的恆定電流線性控制器
  • 支持 NPN 雙極電晶體或 N-channel MOSFET
  • 100 Hz/120 Hz 電源電壓波動抑制功能
  • 熱插拔保護
  • 用於類比調光的多功能 I/O 引腳
  • Rset 設置 LED 電流的功能
  • 過壓和過溫保護功能
優點
  • 控制迴路最大限度地降低了外部驅動電晶體的電壓附加幅度和功耗。電壓附加幅度可根據應用需求進行調整
  • 線性控制高達 60 V，具有高精度的 LED 電流
  • 保護功能可實現長的 LED 壽命
  • 提供高的光線品質和類比調光功能

BCR602 - Linear LED IC Controller

圖片製造商零件編號說明現有數量價格查看詳情
IC LED DRVR LIN PWM 10MA SOT23-6BCR602XTSA1IC LED DRVR LIN PWM 10MA SOT23-611988 - 即時供貨$4.82查看詳情

Demo Board

圖片製造商零件編號說明備註現有數量價格查看詳情
EVAL BOARD FOR BCR602DEMOBCR60260VICTRLTOBO1EVAL BOARD FOR BCR602-8 - 即時供貨$149.49查看詳情
發佈日期： 2019-04-29
