用於電動自行車和電動工具的 170 W AC-DC 充電器設計

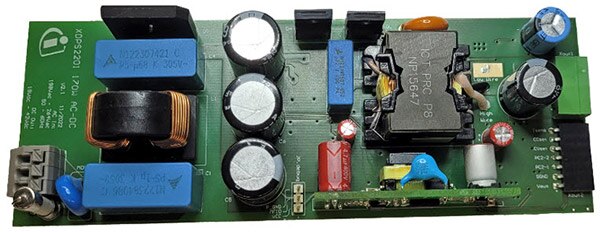

Infineon 的 REF_XDPS2201_170W_BPA 是一款單級混合返馳式公版設計，目的是‎用於電動自行車或電動工具的 24 V ‎和 36 V 充電器。這款設計‎整合了具有多模式操作功能的數位控制器 XDP™ XDPS2201 和‎兩個 600 V CoolMOS™ P7 ‎超接面 MOSFET (IPA60R280P7S)，兼具卓越的效率‎和易用性。

XDP 數位電源 XDPS2201 是一款多模式、可數位設定的混合返馳式控制器，‎將傳統返馳式拓撲的簡潔與諧振轉換器的效能結合在一起。‎利用兩個高電壓 MOSFET (例如 CoolMOS™)，‎混合返馳式 XDPS2201 可以在不對稱半橋返馳式拓撲中驅動‎高側和低側 MOSFET。通過調節正負磁化電流以提高效率，可以實現一次側的零電壓‎切換 (ZVS) 和二次側的零電流切換 (ZCS)。‎此外，變壓器漏電能量可以重複利用，進一步提高了效率。

XDPS2201 與 600 V 啟動單元和整合型高側驅動器高度整合，可‎簡化設計並降低 BOM 成本‎。有一整套全面的保護功能，包括欠壓緩升和欠壓緩降、雙級過電流、輸出過電壓、輸出欠壓和過熱保護，通過外部 NTC 提高了系統的穩健性。
