NXP 的 Freedom 開發平台

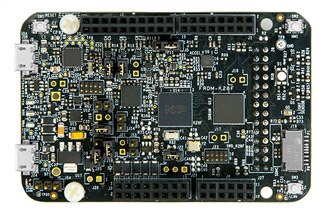

FRDM-K28F：適用於 Kinetis® K27 和 K28 MCU 的 NXP® Freedom 開發板

FRDM-K28F 是低成本的開發板，適合用於搭載 ARM Cortex-M4 的 Kinetis K27 和 K28 高效能微控制器

特點：

• 可快速開發原型，包括六軸數位加速計和磁力計可打造完整的電子羅盤功能、雙重用途高速與全速 USB 介面、Micro-B USB 連接器、microSD 卡槽、三色 LED 及兩個使用者按鈕（方便直接互動）、1x256Mb QuadSPI 外部快閃、行動 SDRAM、FlexIO 架構 LCD 插槽和光線感測器
• 外型與 Arduino™ R3 引腳配置相容
• 提供核心電壓旁路（僅限 K28）
• 包含執行開源開機載入器且內嵌 NXP 開源硬體的序列及除錯配接器 (OpenSDAv2.2)，此配接器並提供序列通訊、快閃編程和執行控制除錯的選項

FRDM-KW40Z：適用於 Kinetis® KW40Z/30Z/20Z MCU 的 NXP® Freedom 開發板

FRDM-KW40Z 為低成本的開發平台，以採用 ARM® Cortex®-M0+ 處理器架構的 Kinetis® W 系列 KW40Z/30Z/20Z (KW40Z) 產品系列執行，具備支援 Bluetooth®Smart/Bluetooth® Low Energy (BLE) v4.1 和／或 IEEE® 802.15.4-2011 標準的整合式 2.4 GHz 收發器。

FRDM-KW40Z 套件包含兩片板件，可立即進行點對點的連線。 每片板件都可配置成 Freedom 開發板或 Freedom 擴充板。 FRDM-KW40Z 硬體外型相容於 Arduino™ R3 引腳配置，提供多種擴充板選項。

FRDM-KW40Z 具備經過最佳化的高靈敏度 2.4 GHz 無線電與 PCB F 型天線（可旁路此無線電以透過 SMA 連線來連至測試設備），並具備多個電源供應器選項、按鈕和電容式觸控按鈕、開關、LED 及整合式感測器。

特點：

• 支援 MKW40Z160VHT4、MKW30Z160VHM4、MKW20Z160VHT4 Kinetis® W MCU
• 無線電（無線射頻）功能
• 支援 Bluetooth Low Energy (BLE) v4.1 和 IEEE 802.15.4-2011 的高效能 2.4 GHz 收發器
• -91 dBm BLE 和 -102 dBm 802.15.4 接收靈敏度
• 高達 +5 dBm 可編程傳輸輸出功率
• 6.5 mA / 8.4 mA Rx/Tx 功耗（DC/DC 功能）
• PCB 倒 F 型天線和 SMA RF 埠
• 最低匹配元件數和外部平衡不平衡轉換器
• 支援空中韌體更新的外部 256 KB 序列式快閃記憶體
• 多個 DC-DC 電源供應器選項（旁路、降壓、升壓）
• 多種開關、按鈕和電容式觸控按鈕、LED、紅外線
• 相容於 Arduino

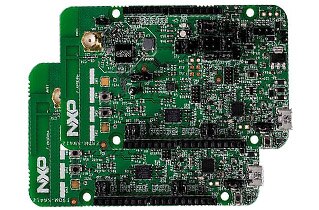

FRDM-KW41Z：適用於 Kinetis® KW41Z/31Z/21Z MCU 的 NXP® Freedom 開發套件

FRDM-KW41Z 開發套件，以採用 ARM® Cortex®-M0+ 處理器的 Kinetis® W 系列 KW41Z/31Z/21Z (KW41Z) 產品系列執行，具備支援 Bluetooth® Smart/Bluetooth® Low Energy (BLE) v4.2、Generic FSK、IEEE® 802.15.4 和 Thread 的整合式 2.4 GHz 收發器。

FRDM-KW41Z 套件包含兩片 Freedom 板件，可當作開發板或是用於連接至主機處理器的擴充板。 FRDM-KW41Z 的外型與 Arduino™ R3 引腳配置相容，提供更多種擴充選項。

FRDM-KW41Z 具備經過最佳化的高靈敏度 2.4 GHz 無線電與 PCB F 型天線（可旁路此天線以透過 SMA 連線來連至測試設備），並具備多個電源供應器選項、按鈕／電容式觸控按鈕、開關、LED 及整合式感測器。

特點：

• 可配置成主機或是用於連至主機處理器的擴充板
• 支援所有 DC-DC 配置（降壓、升壓、旁路）
• PCB 倒 F 型天線
• SMA RF 連接器
• 無線射頻法規認證
• 支援 OTA 韌體升級的序列式快閃記憶體
• 板載 NXP FXOS8700CQ 數位感測器、3D 加速計 (±2g/±4g/±8g) + 3D 磁力計
• OpenSDA 和 JTAG 除錯
• 完整 KSDK 支援

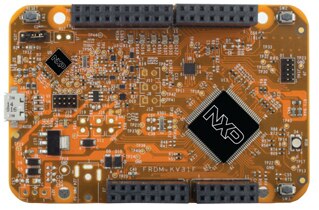

FRDM-KV31F 適用於 Kinetis KV3x 系列 MCU

FRDM-KV31F 是低成本開發工具，適用於 ARM® Cortex®-M4 處理器架構的 Kinetis V 系列 KV3x MCU。 FRDM-KV31F 硬體外型相容於 Arduino™ R3 引腳配置，提供多種擴充板選項，包含 FRDM-MC-LVPMSM 和 FRDM-MC-LVBLDC，適用於永磁和無刷 DC 馬達控制。

FRDM-KV31F 平台具有 OpenSDA，是 NXP 開放原始碼硬體嵌入式序列和除錯配接器，在開放原始碼引導程序上運作。 此電路提供多種序列通訊、快閃記憶體編程、運作控制除錯的選項。 FRDM-KV31F 接受多種 NXP 和第三方開發軟體的支援。

FRDM-KV31F 是 Kinetis V 產品組合中使用 Kinetis Motor Suite (KMS) 的首款元件。 Kinetis Motor Suite (KMS) 是軟體解決方案，能快速配置馬達驅動系統，加速最終馬達驅動應用開發，並且具有獨特的 SpinTAC™ 速度控制器，因此可提昇整體馬達系統效能。 透過簡單的圖形使用者界面，能讓開發人員微調和進行最佳化，以便輕鬆識別馬達，使用單一控制轉盤即可微調馬達，並且打造狀態機器，控制馬達的多重速度轉換。

特點：

• KV31F512VLL12 MCU（ARM® Cortex®M4 120 MHz、512 KB 快閃記憶體、96 KB SRAM、兩個 16 位元 ADC、四個 FlexTimers/PWM 多達 20 通道 含正交解碼器，專用於馬達和功率控制、兩個 12 位元 DAC、100 LQFP）
• 使用 Kinetis Motor Suite 軟體解決方案，能快速配置馬達驅動系統，加速最終馬達驅動應用開發，同時提昇整體馬達系統效能。
• 六軸感測器結合加速計和磁力計 (FXOS8700CQ)
• 使用者可控制三色 LED
• 兩個 (2) 使用者按鈕開關，提供 NMI 中斷和 LLWU 喚醒功能 (SW2/SW3)
• 熱敏電阻感測器可量測溫度
• 3.3 V/1.8 V 電源選項
• 馬達控制輔助連接器
• 外型尺寸相容於 Arduino™ R3 引腳配置
• 彈性電源供應選項 - USB 或外接電源
• 全新的 OpenSDA 偵錯介面
  • 大容量儲存裝置快閃記憶體編程介面（預設）- 無需安裝工具即可評估示範應用
  • MBED 偵錯介面，提供執行控制偵錯，並且相容於 IDE 工具
  • CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM 標準

套件所含項目：

• FRDM-KV31F Freedom 開發平台
• 快速參考卡片
• USB A 對 MicroB 纜線

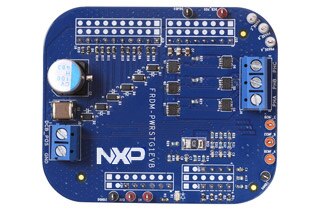

FRDM-PWRSTG1EVB Freedom 配件板適用於 FRDM-GD3000EVB

FRDM-PWRSTG Freedom 配件板是容易使用的電路板，能讓使用者運用 GD3000 預驅動器驅動無刷 DC 馬達的所有功能。 能介接 FRDM-GD3000EVB 和負載。

FRDM-PWRSTG 在設計上用於連接 FRDM-GD3000EVB Freedom 擴充板。 每個 FRDM-PWRSTG 用於搭配不同類型的應用。 FRDM-PWRSTG 的完整功能需 FRDM-GD3000 和 FRDM MCU 才能達到。

特點：

• 相容於本公司 KV 系列 Freedom 開發平台
• 相容於 FRDM-GD3000EVB Freedom 擴充板
• 輸出連接器連接至外部負載
• 測試點可用來探測訊號
• LED 可指出電壓供應狀態

套件所含項目：

• FRDM-PWRSTG Freedom 配件板

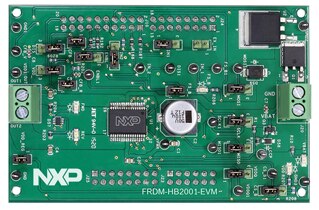

FRDM-HB2001-EVM 適用於 MC33HB2001 有刷 DC 馬達控制

RDM-HB2001-EVM 評估套件 (EVM) 是容易使用的電路板，能讓使用者運用 MC33HB2001 全橋元件的所有功能。 EVB 並聯輸入可透過實驗室設備、任何具有 GPIO 的 MCU，或是接至 PC USB 連接埠的 FRDM-KL25Z 板，即可輕鬆進行控制。 此板亦支援 SPI 通訊，可設定、控制並監測 MC33HB2001 的狀態。

特點：

• 馬達控制功能具有方向和速度／扭力控制
• 瞬變電壓抑制器可處理系統級暫態
• 即時電流監測，能達到封閉迴路控制
• 相容於 NXP 的 FRDM-KL25Z 平台
• 內建電池反插保護
• 測試點可用來探測訊號
• 內建穩壓器，為邏輯位準電路供電
• LED 可指出電源狀態與馬達方向
• 低 ESR 電容，能降低電源供應器的漣波
• 瞬變電壓抑制器可處理系統級暫態

套件所含項目：

• FRDM-HB2001-EVM
• FRDM-KL25Z
• 快速參考卡片

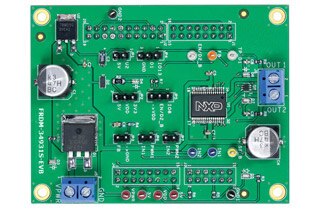

FRDM-34931S-EVB 擴充板適用於 MC34931 有刷 DC 馬達驅動器、全橋、20 kHz

MC34931SEK 全橋電路，可驅動有刷 DC 馬達，操作電壓介於 5 至 36 V，電流高達 5 A。 FRDM-34931S-EVB 的並聯輸入可使用 3.0/5.0 V 相容實驗室設備、任何 MCU 的 GPIO，或是接至 PC USB 連接埠的 FRDM-KL25Z 板，輕鬆進行控制。

特點：

• 馬達運作和停止
• 高達 20 kHz 的 PWM 頻率控制
• 工作週期
• 輸出的使用／停用
• 方向控制
• 狀態旗標監測，用於欠壓、短路和過熱事件
• 即時負載電流監測，提供先進診斷實做
• 相容於 NXP 的所有 Freedom 開發平台
• 內建電池反插保護
• 測試點可用來探測訊號
• 內建穩壓器，為邏輯位準電路供電
• LED 可指出電源狀態與馬達方向
• 瞬變電壓抑制器可處理系統級暫態

套件所含項目：

• FRDM-34931S-EVB
• 快速參考卡片

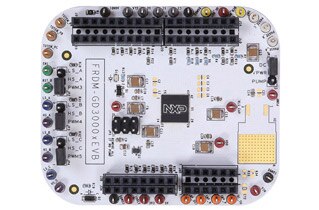

FRDM-GD3000EVB 擴充板適用於 GD3000

FRDM-GD3000EVB Freedom 擴充板是容易使用的電路板，能讓使用者運用 GD3000 預驅動器驅動無刷 DC 馬達的所有功能。 FRDM-GD3000EVB 可使用 3.3 V 或 5.0 V GPIO 輸入，輕鬆進行控制

FRDM-GD3000EVB 在設計上用於連接 FRDM-PWRSTG Freedom 擴充板。 每個 FRDM-PWRSTG 板用於搭配不同類型的應用。 FRDM-GD3000EVB 的完整功能需 FRDM-PWRSTG 板和 FRDM MCU 板才能達到。

特點：

• 相容於 NXP KV 系列 Freedom 開發平台
• 相容於任何 FRDM-PWRSTG Freedom 擴充板
• 輸出的使用／停用
• 測試點可用來探測訊號
• 選配內建穩壓器，為邏輯位準電路供電
• LED 可指出電壓供應狀態

套件所含項目：

• FRDM-GD3000EVB Freedom 擴充板
• Arduino R3 插槽
• 額外跳接器

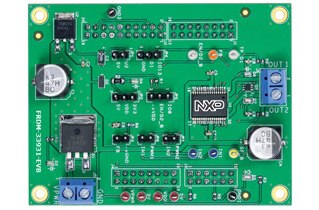

FRDM-33931-EVB Expansion board 適用於 MC33931

FRDM-33931-EVB 擴充板是容易使用的電路板，能讓使用者運用 MC33931EK 全橋電路的所有功能驅動有刷 DC 馬達，操作電壓介於 5 至 28 V，電流高達 5 A。 FRDM-33931-EVB 的並聯輸入可使用 3.0/5.0 V 相容實驗室設備、任何 MCU 的 GPIO，或是接至 PC USB 連接埠的 FRDM-KL25Z 板，輕鬆進行控制。

特點：

• 馬達運作和停止
• 高達 11 kHz 的 PWM 頻率控制
• 工作週期
• 輸出的使用／停用
• 方向控制
• 狀態旗標監測，用於欠壓、短路和過熱事件
• 即時負載電流監測，提供先進診斷實做
• 相容於 NXP 的所有 Freedom 開發平台
• 內建電池反插保護
• 測試點可用來探測訊號
• 內建穩壓器，為邏輯位準電路供電
• LED 可指出電源狀態與馬達方向
• 瞬變電壓抑制器可處理系統級暫態

套件所含項目：

• FRDM-33931-EVB
• 快速參考卡片

FRDM-KEAZN32Q64 適用於 Kinetis K22 MCU

FRDM-KEAZN32Q64 Freedom 開發平台是小型、高成本效益的評估和開發系統，非常適合針對 Kinetis KEA 系列超高可靠度微控制器 (MCU) 進行快速應用原型開發與展示。

特點：

• 支援 KEAZ128 (5 V) 微控制器
• 小型尺寸達 6 x 4 in
• 平台支援擴充多達 176 個引腳
• Arduino™ UNO 覆蓋區相容性，具有擴充的「擴充板」支援
• 輕鬆連接 MCU I/O 引腳，進行原型設計
• CAN、LIN、UART/SCI、SPI 晶片上連線功能
• 電位器用於精密電壓和類比量測
• 三色 RGB LED
• 整合式開放標準序列和除錯配接器 (OpenSDA)，支援多種工業標準除錯介面
• 彈性的電源供應器選項
• microUSB 或
• 外部 12 V 電源供應器

套件所含項目：

• FRDM-KEAZN32Q64 硬體
• USB 纜線
• 線上快速入門指南 (QSG) 和工具的 URL

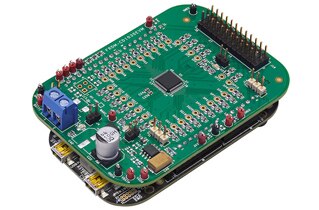

FRDM-CD1030EVM 切換偵測介面評估套件

特點：

• CD1030 元件含 33 通道切換偵測和狀態報告能力
• 單列介面連接器，適用於 NXP FRDM-KL25Z 預編程通訊板
• 狀態 LED 回報 1030 中斷 (INT) 和喚醒線路的狀態
• 單負載連接器，含 36 引腳、100 mils，為外部切換負載提供簡單介面
• 直接連線至電池電源，具有選配的 5.0 V/3.3 V LDO，提供 VDDQ 軌電源

套件所含項目：

• 經組裝和測試的 FRDM-CD1030EVM 客戶評估板／模組，裝在防靜電袋中
• 預編程 FRDM-KL25Z SPI 通訊板
• 保固卡

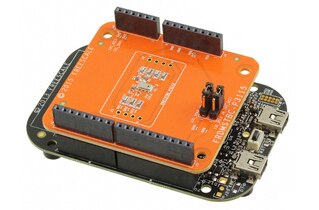

FRDMKL25-P3115 適用於 MPL3115A2 壓力／高度計感測器

NXP 的 MPL3115A2 絕對數位壓力／高度計感測器生態系統包含展示套件、感測器擴充開發板和分接板。 這些板都由 NXP 軟體 Sensor Toolbox – CE 和 Intelligent Sensing Framework (ISF) 支援

特點：

• FRDMKL25-P3115 展示套件（FRDMSTBC-P3115 感測器擴充開發板和 FRDM-KL25Z 板）：
  • 使用 Sensor Toolbox – CE 軟體，達到「開箱即用」的展示。
  • 可快速、輕鬆以視覺化方式取得感測器數據和結果。
• FRDMSTBC-P3115 感測器擴充開發板：
  • 相容於 Arduino 和大多數 NXP Freedom 開發板。
  • 使用 Sensor Toolbox – CE 軟體和 ISF
    ，可達到詳細的感測器評估和開發。
  • 允許紀錄等級分析及關鍵感測器參數運算（如電流消耗）、I2C 和 SPI 等除錯通訊協定、資料記錄等。

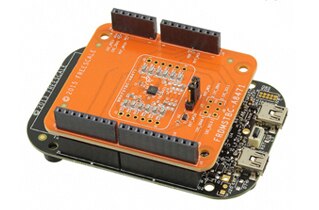

FRDMKL25-A8471 適用於 FXLS8471Q 三軸線性加速計

屬於您的 NXP FXLS8471Q 三軸線性加速計生態系統。 包含展示套件、感測器擴充開發板和分接板。 這些板都由 NXP 軟體 Sensor Toolbox – CE 和 Intelligent Sensing Framework (ISF) 支援

特點：

• FRDMKL25-A8471 展示套件（FRDMSTBC-A8471 感測器擴充開發板和 FRDM-KL25Z 板）：
  • 使用 Sensor Toolbox – CE 軟體，達到「開箱即用」的展示。
  • 可快速、輕鬆以視覺化方式取得感測器數據和結果。
• FRDMSTBC-A8471 感測器擴充開發板：
  • 相容於 Arduino 和大多數 NXP Freedom 開發板。
  • 使用 Sensor Toolbox – CE 軟體和 ISF，可達到詳細的感測器評估和開發。
  • 允許紀錄等級分析及關鍵感測器參數運算（如電流消耗）、I2C 和 SPI 等除錯通訊協定、資料記錄等。

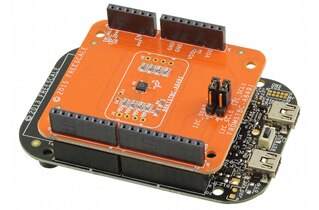

FRDMKL25-A8491 適用於 MMA8491 三軸數位加速計

屬於您的 NXP MMA8491Q 三軸數位加速計生態系統。 包含展示套件、感測器擴充開發板和分接板。 這些板都由 NXP 軟體支援：
Sensor Toolbox – CE 和 Intelligent Sensing Framework (ISF)

特點：

• FRDMKL25-A8491 展示套件（FRDMSTBC-A8491 感測器擴充開發板和 FRDM-KL25Z 板）：
  • 使用 Sensor Toolbox – CE 軟體，達到「開箱即用」的展示。
  • 可快速、輕鬆以視覺化方式取得感測器數據和結果。
• FRDMSTBC-A8491 感測器擴充開發板：
  • 相容於 Arduino 和大多數 NXP Freedom 開發板。
  • 使用 Sensor Toolbox – CE 軟體和 ISF，可達到詳細的感測器評估和開發。
  • 允許紀錄等級分析及關鍵感測器參數運算（如電流消耗）、I2C 和 SPI 等除錯通訊協定、資料記錄等。

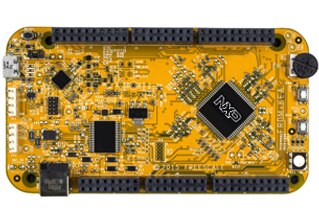

FRDM-KEAZ128 適用於 Kinetis K22 MCU

FRDM-KEAZ128 Freedom 開發平台是小型、高成本效益的評估和開發系統，非常適合針對 Kinetis KEA 系列超高可靠度微控制器 (MCU) 進行快速應用原型開發與展示。

特點：

• 支援 KEAZ128 (5 V) 微控制器
• 小型尺寸達 6 x 4 in
• 平台支援擴充多達 176 個引腳
• Arduino™ UNO 覆蓋區相容性，具有擴充的「擴充板」支援
• 輕鬆連接 MCU I/O 引腳，進行原型設計
• CAN、LIN、UART/SCI、SPI 晶片上連線功能
• 電位器用於精密電壓和類比量測
• 三色 RGB LED
• 整合式開放標準序列和除錯配接器 (OpenSDA)，支援多種工業標準除錯介面
• 彈性的電源供應器選項
• microUSB 或
• 外部 12 V 電源供應器

套件所含項目：

• FRDM-KEAZ128 硬體
• USB 纜線
• 線上快速入門指南 (QSG) 和工具的 URL

FRDM-KEAZ64Q64 適用於 Kinetis K22 MCU

FRDM-KEAZ64Q64 Freedom 開發平台是小型、高成本效益的評估和開發系統，非常適合針對 Kinetis KEA 系列超高可靠度微控制器 (MCU) 進行快速應用原型開發與展示。

特點：

• 支援 KEAZ128 (5 V) 微控制器
• 小型尺寸達 6 x 4 in
• 平台支援擴充多達 176 個引腳
• Arduino™ UNO 覆蓋區相容性，具有擴充的「擴充板」支援
• 輕鬆連接 MCU I/O 引腳，進行原型設計
• CAN、LIN、UART/SCI、SPI 晶片上連線功能
• 電位器用於精密電壓和類比量測
• 三色 RGB LED
• 整合式開放標準序列和除錯配接器 (OpenSDA)，支援多種工業標準除錯介面
• 彈性的電源供應器選項
• microUSB 或
• 外部 12 V 電源供應器

套件所含項目：

• KEAZ64Q64 硬體
• USB 纜線
• 線上快速入門指南 (QSG) 和工具的 URL

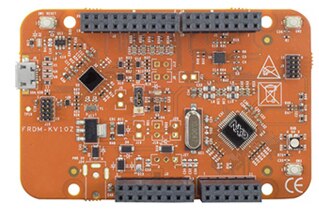

FRDM-KV10Z 適用於 Kinetis KV1x 系列

FRDM-KV10Z 是低成本開發工具，適用於 ARM® Cortex®-M0+ 處理器架構的 Kinetis V 系列 KV1x MCU。 FRDM-KV10Z 硬體外型相容於 Arduino™ R3 引腳配置，提供多種擴充板選項。 FRDM-KV10Z 平台具有 OpenSDA，是 NXP 開放原始碼硬體嵌入式序列和除錯配接器，在開放原始碼引導程序上運作。 此電路提供多種序列通訊、快閃記憶體編程、運作控制除錯的選項。 FRDM-KV10Z 接受多種 NXP 和第三方開發軟體的支援。

特點：

• MKV10Z32VLF7 MCU（ARM® Cortex®M0+ 75 MHz、32 KB 快閃記憶體、8 KB SRAM、16 位元 ADC 和 FlexTimers 含正交解碼器，專用於馬達和功率控制、48 LQFP）
• 六軸感測器結合加速計和磁力計 (FXOS8700CQ)
• 使用者可控制三色 LED
• 使用者控制按鈕開關
• 熱敏電阻感測器可量測溫度
• 外型尺寸相容於 Arduino™ R3 引腳配置
• 彈性電源供應選項 - USB 或外接電源
• 全新的 OpenSDA 偵錯介面
  • 大容量儲存裝置快閃記憶體編程介面（預設）- 無需安裝工具即可評估示範應用
  • MBED 偵錯介面，提供執行控制偵錯，並且相容於 IDE 工具
  • CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM 標準

套件所含項目：

• FRDM-KV10Z Freedom 開發平台
• 快速參考卡片
• USB A 對 MicroB 纜線

FRDM-K22F 適用於 Kinetis K22 MCU

FRDM-K22F 是超低成本開發平台，適用於最新的 Kinetis K22 MCU。 FRDM-K22F 硬體外型相容於 Arduino™ R3 引腳配置，提供多種擴充板選項。 FRDM-K22F 有許多特點，以及眾多週邊裝置，可達到快速原型開發，包含一個六軸數位加數計和磁力計，可打造完整的 eCompass 能力；一個三色 LED；兩個使用者按鈕開關，以便進行直接互動和回饋，以及含排針的連接選項，適用於藍芽和 2.4 GHz 無線電附加模阻。 FRDM-K22F 平台具有 OpenSDAv2.1，是 NXP 開放原始碼硬體嵌入式序列和除錯配接器，在開放原始碼引導程序上運作。 此電路提供多種序列通訊、快閃記憶體編程、運作控制除錯的選項。 FRDM-K22F 接受多種 NXP 和第三方開發軟體的支援。

特點：

• MK22FN512VLH12 MCU - 120 MHz、512 KB快閃記憶體、128 KB RAM、低功率、無晶體 USB，採用 64 LQFP 封裝
• 雙功能 USB 介面含 USB 連接器
• RGB LED
• FXOS8700CQ – 加速計和磁力計
• 兩個使用者按鈕
• 彈性電源供應選項 - OpenSDAv2.1 USB、K22F USB 或外接電源
• 可透過與 Arduino R3 相容的 I/O 連接器輕鬆連接 MCU 輸入／輸出
• 可編程 OpenSDAv2.1 除錯電路，支援 CMSIS-DAP 介面軟體，提供：
  • 大容量儲存裝置 (MSD) 快閃記憶體編程介面
  • 透過 USB HID 連線的 CMSIS-DAP 除錯介面，提供執行控制除錯，並且相容於 IDE 工具
  • 虛擬序列埠介面
• 選配 microSD 卡插槽，用於 SPI 操作
• 選配排針座，用於附加 RF 模組：nRF24L01+ Nordic 2.4 GHz 無線電
• 選配排針座，用於附加藍牙模組：JY-MCU BT 板 V1.05 BT
• 相關軟體及工具
  • KDS_IDE：Kinetis Design Studio 整合式開發環境 (IDE)
  • TWR-K22F120M：Kinetis K22 塔式系統模組
  • PE_DRIVER_SUITE：處理器專業軟體、微控制器驅動器套裝軟體

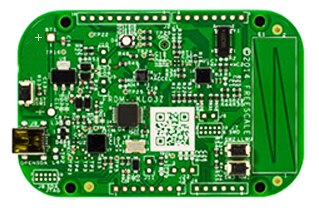

FRDM-KL03Z 適用於 Kinetis K22 MCU

NXP 的 Freedom 開發平台是一套軟硬體工具，可進行評估與開發。 非常適合進行微控制器架構應用的原型開發。 NXP 的 Freedom KL03Z 硬體 FRDM-KE02Z，簡單且設計完善，具有 Kinetis L 系列 MCU，以 ARM® Cortex™-M0+ 核心為基礎打造。

特點：

• MKL03Z32VFK4 MCU – 48 MHz、32 KB 快閃記憶體、2 KB SRAM、24 QFN
• 電容式觸控滑桿、MMA8451Q 加速計、三色 LED
• 彈性的電源供應器選項 - USB、鈕釦型電池、外接電源
• 兩個 (2) 使用者按鈕開關，提供 NMI 中斷和 LLWU 喚醒功能 (SW2/SW3)
• 熱敏電阻感測器可量測溫度
• 輕鬆連接至 MCU I/O
• 電池就緒、電力測量存取點
• 外型尺寸相容於 Arduino™ R3 引腳配置
• 全新的 OpenSDA 偵錯介面：
  • 大容量儲存裝置快閃記憶體編程介面（預設）- 無需安裝工具即可評估示範應用
  • P&E 偵錯介面提供執行控制偵錯，並且相容於 IDE 工具
  • CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM 標準
• 相關軟體及工具
  • PE_DRIVER_SUITE：處理器專業軟體、微控制器驅動器套裝軟體
  • TSS：NXP 觸控感測軟體
  • KDS_IDE：Kinetis Design Studio 整合式開發環境 (IDE)

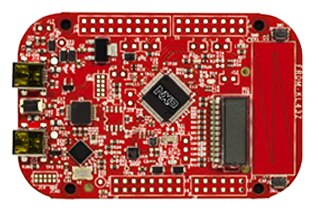

FRDM-KL43Z 適用於 Kinetis KL43、KL33、KL27、KL17 MCU

FRDM-KL43Z 是 Kinetis L 系列 KL43、KL33、K27、KL17 MCU 的超低成本開發平台，採用 ARM® Cortex™-M0+ 處理器為架構，以 48 MHz 運作。

FRDM-KL43Z 接受多種 NXP 和第三方開發軟體的支援。

特點：

• MKL43Z256VLH4MCU – 48 MHz、256 KB 快閃記憶體、32 KB SRAM、16 K ROM 架構開機載入器、段碼 LCD、USB 元件 (FS)、64 LQFP
• 電容式觸控滑桿、MMA8451Q 加速計、MAG3110 磁力計
• 彈性的電源供應器選項 - USB、鈕釦型電池、外接電源
• 輕鬆連接至 MCU I/O
• 電池就緒、電力測量存取點
• 外型尺寸相容於 Arduino™ R3 引腳配置
• OpenSDA 偵錯介面
  • 大容量儲存裝置快閃記憶體編程介面（預設）- 無需安裝工具即可評估示範應用
  • P&E 偵錯介面提供執行控制偵錯，並且相容於 IDE 工具
  • CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM 標準。請參閱 FRDM-KL43Z 使用手冊和 OpenSDA 使用指南，了解更多資訊
• 相關軟體及工具
  • KDS_IDE：Kinetis Design Studio 整合式開發環境 (IDE)
  • PE_DRIVER_SUITE：處理器專業軟體、微控制器驅動器套裝軟體
  • KINETIS_SDK：Kinetis MCU 軟體開發套件

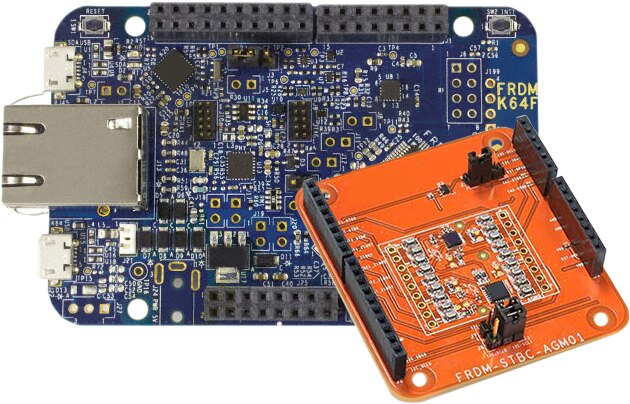

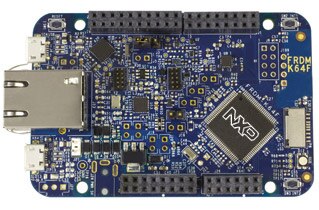

FRDM-K64F 適用於 Kinetis K64、K63、K24 MCU

FRDM-K64F 是低成本 NXP 的 Freedom 開發平台，支援新一代 Kinetis K 元件：K64、K63、K24。

客戶現在能免費在 mbed.org 上使用線上SDK、工具、重複使用程式碼，因此無需下載、安裝或授權，並可積極加入開發人員社群的一份子。

特點：

• MK64FN1M0VLL12 MCU（120 MHz、1 MB 快閃記憶體、256 KB RAM、低功率、無晶體 USB、100LQFP 封裝）
• 雙功能 USB 介面含 micro-B USB 連接器
• mbed openSDA
• 三色 LED
• FXOS8700CQ 加速計和磁力計
• 兩個使用者按鈕
• 彈性電源供應選項 - OpenSDA USB、K64F USB、外接電源
• 可透過與 Arduino R3TM 相容的 I/O 連接器輕鬆連接 MCU I/O
• 可編程 mbed OpenSDA 除錯介面，含多種應用，包括：
  • 大容量儲存裝置快閃記憶體編程介面
  • CMSIS-DAP 介面提供執行控制除錯，並且相容於 IDE 工具
  • OpenOCD 介面提供 GDB gnu 除錯
• 乙太網路
• SDHC
• 附加 2.4 GHz ISM 頻帶模組：RF24L01+ Nordic 2.4 G 無線電
• 附加藍牙：JY-MCU BT 板 V1.05 BT

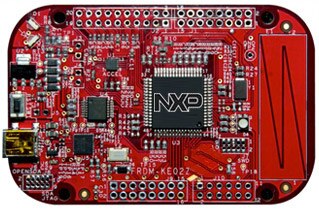

FRDM-KE02Z40M 適用於 KE02 Kinetis MCU

FRDM-KE02Z40M 是簡單但功能豐富的開發平台，適用於 Kinetis KE02 MCU，以 ARM® Cortex®-M0+ 核心為基礎打造。 特點包括能輕鬆連接至 MCU I/O、電池就緒、在標準尺寸提供擴充板選項，並且內建除錯介面，可進行快閃記憶體編程和執行控制。 FRDM-KE02Z40M 接受多種 NXP 和第三方開發軟體的支援。

特點：

• MKE02Z64VQH4 MCU – 40 MHz、64 KB 快閃記憶體、4 KB SRAM、64 QFP
• 電容式觸控滑桿、MMA8451Q 加速計、三色 LED
• 彈性電源供應選項 - USB、外接電源
• 輕鬆連接至 MCU I/O
• IrDA 發射器與接收器
• 熱敏電阻感測器可量測溫度
• 外型尺寸相容於 Arduino™ R3 引腳配置
• 全新 OpenSDA 除錯介面
• 大容量儲存裝置快閃記憶體編程介面（預設）
• 無需安裝工具即可評估示範應用
• P&E 偵錯介面提供執行控制偵錯，並且相容於 IDE 工具
• CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM 標準

FRDM-KE04Z 適用於 Kinetis KE04 MCU

FRDM-KE04Z 是 Kinetis KE04 MCU 的超低成本開發平台，採用 ARM® Cortex™-M0+ 處理器為架構，具有 8 KB 快閃記憶體。 特點包括能輕鬆連接至 MCU I/O、電池就緒、在標準尺寸提供擴充板選項，並且內建除錯介面，可進行快閃記憶體編程和執行控制。 FRDM-KE04Z 接受多種 NXP 和第三方開發軟體的支援。

特點：

• MKE04Z8VFK4 MCU — 48 MHz、8 KB 快閃記憶體、1 KB SRAM、24 QFN
• 電容式觸控滑桿、MMA8451Q 加速計、三色 LED
• 彈性電源供應選項 - USB、外接電源
• 輕鬆連接至 MCU I/O
• IrDA 發射器與接收器
• 外型尺寸相容於 Arduino™ R3 引腳配置
• 全新的 OpenSDA 偵錯介面
• 大容量儲存裝置快閃記憶體編程介面（預設）- 無需安裝工具即可評估示範應用
• P&E 偵錯介面提供執行控制偵錯，並且相容於 IDE 工具
• CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM 標準

FRDM-KE06 適用於 Kinetis KE06 MCU

FRDM-KE06Z 是簡單但功能豐富的開發平台，適用於 Kinetis KE06 MCU，以 ARM® Cortex®-M0+ 核心為基礎打造。 特點包括能輕鬆連接至 MCU I/O、電池就緒、在標準尺寸提供擴充板選項，並且內建除錯介面，可進行快閃記憶體編程和執行控制。 FRDM-KE06Z 接受多種 NXP 和第三方開發軟體的支援。

特點：

• MKE06Z128VLK4 MCU – 48 MHz、128 KB 快閃記憶體、16 KB SRAM、80 LQFP
• 鍵盤輸入、MMA8451Q 加速計、RGB LED
• 彈性電源供應選項 - USB、外接電源
• 輕鬆連接至 MCU I/O
• IrDA 發射器與接收器
• CAN 通訊
• 外型尺寸相容於 Arduino™ R3 引腳配置
• 全新的 OpenSDA 偵錯介面
• 大容量儲存裝置快閃記憶體編程介面（預設）
• 無需安裝工具即可評估示範應用
• P&E 偵錯介面提供執行控制偵錯，並且相容於 IDE 工具
• CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM 標準

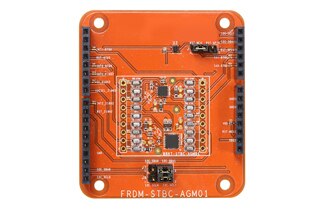

FRDM-STBC-AGM01 適用於九軸 NXP 感測器解決方案

FRDM-STBC-AGM01 是開發板，適用於 FXAS21002C 三軸陀螺儀和 FXOS8700C 整合式電子羅盤。 此板件能達到九軸感測，並且由 NXP 的 Sensor Toolbox、InteIligent Sensing Framework lSF 2.0、Sensor Fusion Library 軟體支援。

NXP Freedom 開發板 Sensor Toolbox 相容於大多數 NXP Freedom 開發板。

FRDM-K64F-AGM01 適用於多重 NXP 感測器

FRDM-K64F-AGM01 套裝型號的 FRDM-STBC-AGM01，含一個 FRDM-K64F。 FRDM-STBC-AGM01 是開發板，適用於 FXAS21002C 三軸陀螺儀和 FXOS8700C 整合式電子羅盤。 此板件能達到九軸感測，並且由 NXP 的 Sensor Toolbox、InteIligent Sensing Framework lSF 2.0、Sensor Fusion Library 軟體支援。

NXP Freedom 開發板 Sensor Toolbox 相容於大多數 NXP Freedom 開發板。

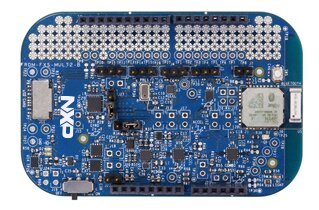

FRDM-FXS-MULT2-B 適用於 NXP 感測器，含 Bluetooth®

FRDM-FXS-MULT2-B 是感測器擴充板，能透過使用 MMA8652FC 三軸加速計、FXLS8471Q 三軸加速計、MAG3110 三軸磁力計、FXAS21002C 三軸陀螺儀、MPL3115A2 壓力感測器、FXOS8700CQ 三軸加速計，以及一個三軸磁力計和 MMA9553L 感測平台，達到感測器融合。 FRDM-FXS-MULT2-B 提供 12 軸感測、藍牙無線通訊以及相容的 Android™ 應用程式 NXP Sensor Fusion Toolbox。 此板也由 Intelligent Sensing Framework (ISF) 支援。

特點：

• Arduino™ 不僅覆蓋區相容，更支援感測器擴充板
• 小型尺寸，約為 81 x 52 x 2 mm
• 輕鬆連接 MCU I/O 引腳
• BlueRadio® 藍牙，零件編號：BR-LE4.0-D2A

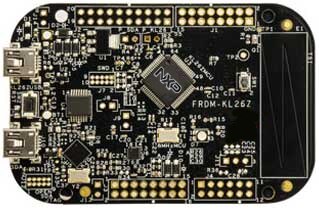

FRDM-KL26Z 適用於 Kinetis KL16 和 KL26 MCU
（高達 128 KB 快閃記憶體）

FRDM-KL26Z 是 Kinetis L 系列 KL16 和 KL26 MCU（高達 128 KB 快閃記憶體和高達 64 引腳的封裝）的超低成本開發平台，採用 ARM® Cortex™-M0+ 處理器為架構。 特點包括能輕鬆連接至 MCU I/O、可在低功率下操作、在標準尺寸提供擴充板選項，並且內建偵錯介面，可進行快閃記憶體編程和執行控制。 FRDM-KL26Z 接受多種 NXP 和第三方開發軟體的支援。

若需要 KL16 和 KL26（含 256 KB 快閃記憶體或多於 64 引腳的封裝）的開發工具，請使用 FRDM-KL46Z 及 TWR-KL46Z48M。

特點：

• MKL26Z128VLH4 MCU – 48 MHz、128 KB 快閃記憶體、16 KB SRAM、USB OTG (FS)、64 LQFP
• 電容式觸控「滑桿」、FXOS8700CQ 磁力計與加速計、三色 LED
• 輕鬆連接至 MCU I/O
• 精密的 OpenSDA 偵錯介面
• 大容量儲存裝置快閃記憶體編程介面（預設）- 無需安裝工具即可評估示範應用
• P&E Multilink 介面提供執行控制偵錯，並相容於 IDE 工具
• 開放原始碼數據記錄應用能為客戶、夥伴和愛好人士提供 OpenSDA 電路開發範例。

KL14 子系列

FRDM-KE02Z 適合 Kinetis KE02 MCU

NXP 的 Freedom 開發平台是一套軟硬體工具，可進行評估與開發。 非常適合進行 MCU 架構應用的原型開發。 NXP 的 Freedom KE02Z 硬體 (FRDM-KE02Z)，容易使用但設計完善，具有 Kinetis E 系列 MCU，是業界首款內建於 ARM® Cortex™-M0+ 核心的 5 V MCU。

特點：

• MKE02Z64VQH2 MCU – 20 MHz、64 KB 快閃記憶體、4 KB SRAM、64QFP
• 電容式觸控滑桿、MMA8451Q 加速計、三色 LED
• USB 或外接電源供應器選項
• 輕鬆連接至 MCU I/O
• IrDA 發射器與接收器
• 熱敏電阻感測器可量測溫度
• 外型尺寸相容於 Arduino™ R3 引腳配置
• 全新的 OpenSDA 偵錯介面
  • 大容量儲存裝置快閃記憶體編程介面（預設）
  • 無需安裝工具即可評估示範應用
  • P&E 偵錯介面提供執行控制偵錯，並且相容於 IDE 工具
  • CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM 標準
  • 請參閱 FRDM-KE02Z 使用手冊和 OpenSDA 使用指南瞭解詳情

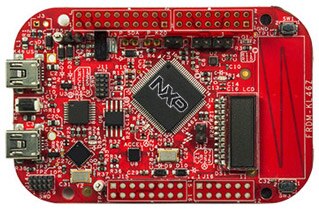

FRDM-KL46Z 適合 Kinetis KL3x 和 KL4x MCU

FRDM-KL46Z 是超低成本的開發平台，採用 ARM® Cortex™-M0+ 處理器架構的 Kinetis L 系列 KL4x MCU 產品。 特點包括能輕鬆連接至 MCU I/O、可在低功率下操作、在標準尺寸提供擴充板選項，並且內建偵錯介面，可進行快閃記憶體編程和執行控制。 FRDM-KL46Z 接受多種 NXP 和第三方開發軟體的支援。

客戶現在能免費在 mbed.org 上使用線上SDK、工具、重複使用程式碼，因此無需下載、安裝或授權，並可積極加入開發人員社群的一份子。

特點：

• MKL46Z256VLL4MCU – 48 MHz、256 KB 快閃記憶體、32 KB SRAM、段碼 LCD、USB OTG (FS)、100 LQFP
• 電容式觸控滑桿、MMA8451Q 加速計、MAG3110 磁力計
• 彈性的電源供應器選項 - USB、鈕釦型電池、外接電源
• 輕鬆連接至 MCU I/O
• 電池就緒、電力測量存取點
• 外型尺寸相容於 Arduino™ R3 引腳配置
• OpenSDA 偵錯介面
  • 大容量儲存裝置快閃記憶體編程介面（預設）- 無需安裝工具即可評估示範應用
  • P&E 偵錯介面提供執行控制偵錯，並且相容於 IDE 工具
  • CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM 標準
  • 請參閱 FRDM-KL46Z 使用手冊和 OpenSDA 使用指南瞭解詳情

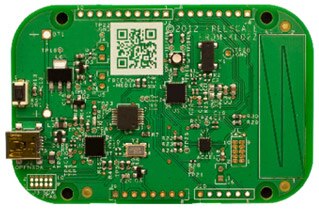

FRDM-KL02Z 適合 Kinetis KL02 MCU

FRDM-KL02Z 是超低成本的開發平台，採用 ARM® Cortex™-M0+ 處理器架構的 Kinetis L 系列 KL02 產品。 特點包括 NXP 的開放標準嵌入式序列與偵錯配接器 (OpenSDA) 以輕鬆連接 MCU I/O、電池就緒、低功率操作、標準式外型尺寸搭載擴充板選項，並內建偵錯介面可進行快閃記憶體編程和執行控制。 FRDM-KL02Z 接受多種 NXP 和第三方開發軟體的支援。

特點：

• MKL02Z32VFM4 MCU - 48 MHz、32 KB 快閃記憶體、4 KB SRAM、32 QFN
• 電容式觸控滑桿、MMA8451Q 加速計、三色 LED
• 彈性的電源供應器選項 - 鈕釦型電池、外接電源
• 輕鬆連接至 MCU I/O
• 電池就緒、電力測量存取點
• 全新的 OpenSDA 偵錯介面：
  • 大容量儲存裝置快閃記憶體編程介面（預設）；無需安裝工具即可評估示範應用
  • P&E 偵錯介面提供執行控制偵錯，並且相容於 IDE 工具
  • CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM 標準

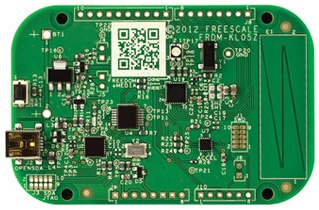

FRDM-KL05Z 適合 Kinetis KL05Z 和 KL04Z MCU

FRDM-KL05Z 是超低成本的開發平台，採用 ARM® Cortex™-M0+ 處理器架構的 Kinetis L 系列 KL0x MCU 產品。 特點包括能輕鬆連接至 MCU I/O、可在低功率下操作、在標準尺寸提供擴充板選項，並且內建偵錯介面，可進行快閃記憶體編程和執行控制。 FRDM-KL05Z 接受多種 NXP 和第三方開發軟體的支援。

客戶現在能免費在 mbed.org 上使用線上SDK、工具、重複使用程式碼，因此無需下載、安裝或授權，並可積極加入開發人員社群的一份子。

特點：

• MKL05Z32VFM4 MCU - 48 MHz、32 KB 快閃記憶體、4 KB SRAM、32 QFN
• 電容式觸控滑桿、MMA8451Q 加速計、三色 LED
• 輕鬆連接至 MCU I/O
• 精密的 OpenSDA 偵錯介面
• 大容量儲存裝置快閃記憶體編程介面（預設）- 無需安裝工具即可評估示範應用
• P&E Multilink 介面提供執行控制偵錯，並相容於 IDE 工具

KL04 子系列

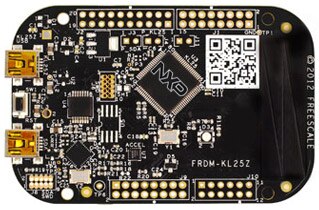

FRDM-KL25Z 適合 Kinetis KL1x 和 KL2x MCU

FRDM-KL25Z 是超低成本的開發平台，採用 ARM® Cortex™-M0+ 處理器架構的 Kinetis L 系列 KL1x 和 KL2x MCU。 特點包括能輕鬆連接至 MCU I/O、可在低功率下操作、在標準尺寸提供擴充板選項，並且內建偵錯介面，可進行快閃記憶體編程和執行控制。 FRDM-KL25Z 接受多種 NXP 和第三方開發軟體的支援。

客戶現在能免費在 mbed.org 上使用線上SDK、工具、重複使用程式碼，因此無需下載、安裝或授權，並可積極加入開發人員社群的一份子。

特點：

• MKL25Z128VLK4 MCU - 48 MHz、128 KB 快閃記憶體、16 KB SRAM、USB OTG (FS)、80LQFP
• 電容式觸控滑桿、MMA8451Q 加速計、三色 LED
• 輕鬆連接至 MCU I/O
• 精密的 OpenSDA 偵錯介面
• 大容量儲存裝置快閃記憶體編程介面（預設）- 無需安裝工具即可評估示範應用
• P&E Multilink 介面提供執行控制偵錯，並相容於 IDE 工具
• 開放原始碼數據記錄應用能為客戶、夥伴和愛好人士提供 OpenSDA 電路開發範例。
• mbed 可用

KL14 子系列

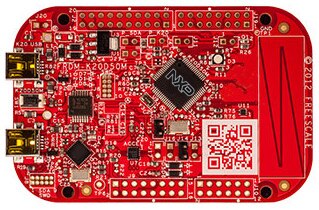

FRDM-K20D50M 適合 Kinetis K20 MCU

FRDM-K20D50M 是超低成本的開發平台，採用 ARM® Cortex™-M4 處理器架構的 Kinetis K20 USB MCU 系列產品。 特點包括 NXP 的開放標準嵌入式序列與偵錯配接器 (OpenSDA) 以輕鬆連接 MCU I/O、電池就緒、低功率操作、標準式外型尺寸搭載擴充板選項，並內建偵錯介面可進行快閃記憶體編程和執行控制。 FRDM-K20D50M 接受多種 NXP 和第三方開發軟體的支援。

特點：

• MK20DX128VLH5 MCU - 50 MHz、128 KB 快閃記憶體、16 KB RAM、32 KB FlexNVM、低功率、64 LQFP 封裝
• 雙功能 USB 介面含 mini-B USB 連接器
• OpenSDA
• 電容式觸控滑桿
• 環境光感測器
• MMA8451Q 加速計
• 三色 (RGB) LED
• 彈性的電源供應器選項 - USB、鈕釦型電池、外接電源
• 電池就緒、電力測量存取點
• 可透過與 Arduino™ R3 相容的 I/O 連接器輕鬆連接 MCU I/O
• 可編程的 OpenSDA 偵錯介面適合多種應用，包括：
  • 大容量儲存裝置快閃記憶體編程介面
  • P&E 偵錯介面提供執行控制偵錯，並且相容於 IDE 工具
  • CMSIS-DAP 介面：內嵌式偵錯介面的全新 ARM® 標準
  • 數據記錄應用
• Arduino R3 相容性提供多種擴充板選項
