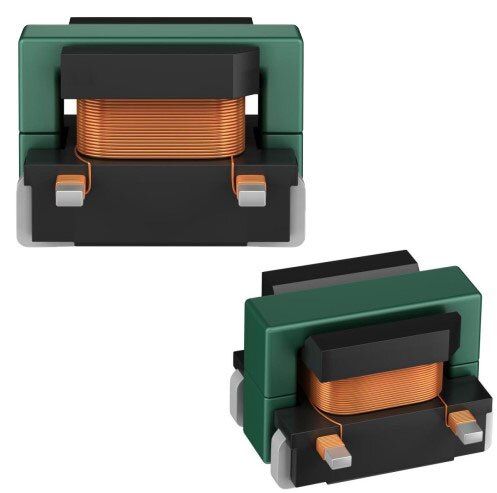

B82801A1 系列電流感測變壓器
EPCOS/TDK 的 B82801A1 系列電流感測變壓器藉由使用雷射熔接技術的高度自動化生產方式來確保可靠性
TDK Corporation 推出一系列小型 EPCOS SMT 電流感測變壓器。這些產品是專為在 50 kHz 至 1 MHz 的頻率下測量高達 7 A 的電流而設計。B82801A1 系列包括九種類型,可在一次繞組和二次繞組之間提供 1:20 至 1:150 的變壓比。所有類型的一次繞組最大 DC 電阻僅為 2.5 mΩ。使用雷射熔接技術的高度自動化生產方式,可確保出色的可重複性和可靠性。
特別值得一提的是這些元件的小型設計:覆蓋區僅為 4.5 mm x 4.85 mm,高度為 3.5 mm。得力於鐵氧體磁芯的絕緣塗層,可以在密集安裝的板上進行格外節省空間的安裝。繞組的測試電壓為 500 V。
- 最大測量範圍為 7 A
- 僅 4.5 mm x 4.85 mm x 3.5 mm (長 x 寬 x 高) 的小型尺寸
- 切換式電源供應器中的過載偵測和減載偵測
B82801A1 Series Current Sense Transformers
圖片 | 製造商零件編號 | 說明 | 現有數量 | 價格 | 查看詳情 | |
---|---|---|---|---|---|---|
![]() | ![]() | B82801A1824A100 | CURR SENSE XFMR 1:100 SMD | 2910 - 即時供貨 | $23.71 | 查看詳情 |
![]() | ![]() | B82801A1135A125 | CURR SENSE XFMR SMD | 840 - 即時供貨 | $23.71 | 查看詳情 |
![]() | ![]() | B82801A1214A050 | CURR SENSE XFMR SMD | 466 - 即時供貨 | $23.71 | 查看詳情 |
![]() | ![]() | B82801A1304A060 | CURR SENSE XFMR SMD | 533 - 即時供貨 | $23.71 | 查看詳情 |
![]() | ![]() | B82801A1185A150 | CURR SENSE XFMR 1:150 SMD | 177 - 即時供貨 | $24.20 | 查看詳情 |
