B78541A InsuGate 系列 SMT 變壓器

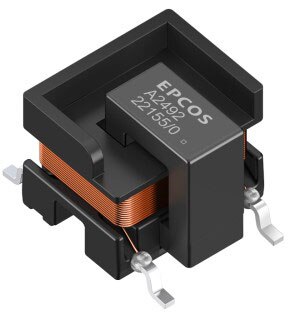

TDK Electronics 推出 EPCOS InsuGate 系列 (B78541A)。這些具有高工作電壓的小型 SMT 變壓器適用於電動交通工具 (符合 AEC-Q200 和 AQG 振動曲線認證)、工業電子領域的 IGBT 和 MOSFET 的閘極驅動器應用。具有 MnZn 鐵氧體磁芯的元件設計用於 100 kHz 至 500 kHz 的工作頻率、-40°C 至 +150°C 的工作溫度。根據類型的不同，繞組的轉換比為 1:1.08 (B78541A2467A003) 或 1:1.07:0.6 (B78541A2492A003)。SMT 變壓器的耦合電容量僅 4 pF，也適用於 SiC 或 GaN 半導體。

結合 CTI ≥ 600 的高電阻塑膠材料和特殊線圈設計，與傳統絕緣或灌封元件相比，可以實現更短的間隙和沿面距離，儘管尺寸僅為 13.85 mm x 10.5 mm x 9.2 mm (長 x 寬 x 高)。例如，UI7 平台的一次側和二次側繞組之間的沿面距離大於 9.2 mm。2 g 輕型元件具有至少 840 V (峰值電壓) 的局部放電熄滅電壓和 3 kV (50 Hz，1 秒) 的 AC 高電壓測試，符合 IEC 61558，強化絕緣工作電壓高達 300 V_AC、基本絕緣達 700 V_DC。這對於許多工業和汽車應用而言已十分足夠。

UI7 系列包含兩個參考型號，可實現順向和推挽式拓撲的可能繞組配置，並提供適當數量的輸出。
