PSoC® 4 微控制器：解決您的晶片問題

類比感測器整合 || 電容式觸控 || 無線連線

Cypress 的 PSoC 4 Arm® Cortex®-M0 和 M0+ MCU 已解決嵌入式系統設計中一些最複雜和耗時的部分，可大幅加速上市時間。 PSoC 4 MCU 中已整合並最佳化多種基本功能，例如電容式觸控、類比感測器整合和無線連線能力等，從而為您省去大量設計工作。 PSoC 4：解決您的晶片問題 – 簡冊

Cypress 的 PSoC Creator IDE 軟體提供極致的設計彈性。 這款先進易用的 IDE 採用顛覆性的線路圖輸入設計方法，可用來於 PSoC 4 可編程架構中拖放元件。 PSoC Creator 提供直覺性周邊裝置配置，例如：電容感應、可編程類比模塊、可編程數位模塊和有線／無線連線能力。

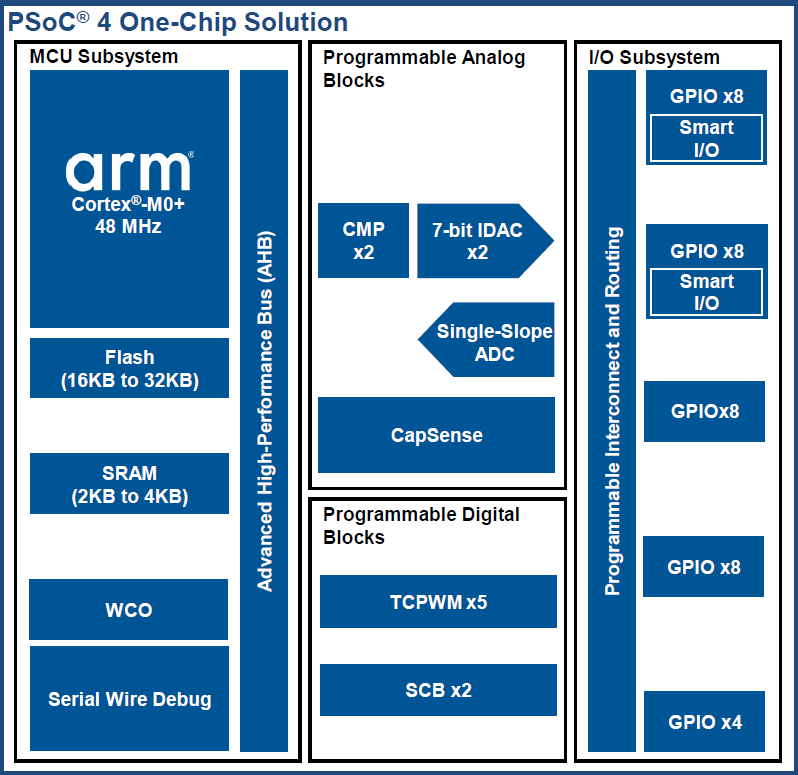

PSoC 4000 MCU 系列：入門級

PSoC 4000 MCU 系列：入門級

PSoC 4000 和 PSoC 4000S 微控制器是成本最佳化的入門級 PSoC 4 MCU，具有 Arm Cortex-M0 和 M0+ 核心。 PSoC 4000 MCU 提供業界頂尖的電容感測技術 CapSense®，可在終端產品中實作各種按鍵、滑桿和接近感測功能。 PSoC 4000 系列可支援互電容感測、穩健的防水功能，以及 SmartSense™ 自動微調，可在各種環境中作業，且無須人工微調即可設計 HMI。

PSoC 4000 系列特點

  • 32 位元 MCU 子系統
    • Arm Cortex-M0 和 Arm Cortex-M0+ 核心
    • 最高 48 MHz CPU 速度
    • 高達 32 KB 快閃記憶體、4 KB SRAM
    • 具手錶晶體振盪器 (WCO) 的即時時脈
  • 可編程類比模塊
    • 最高 10 位元、11.6 Ksps 的 ADC
    • 最多 2 個低功率比較器
    • CapSense 模塊支援互電容感測
    可編程數位模塊
    • 最高 5 個計時器／計數器／PWM 模塊
    • 最高 2 個序列配置模塊 (SCB)
    I/O 子系統
    • 多達 36 個 GPIO

PSoC 4000 資源



查看所有 PSoC 4000 MCU

最常見的 PSoC 4000 MCU

圖片 零件編號 說明 規格書 瞭解詳情
CY8C4014LQI-422 CY8C4014LQI-422 IC MCU 32BIT 16KB FLASH 24QFN 規格書 瞭解詳情
CY8C4024LQI-S401 CY8C4024LQI-S401 IC MCU 32BIT 16KB FLASH 24QFN 規格書 瞭解詳情
CY8C4045AZI-S413 CY8C4045AZI-S413 IC MCU 32BIT 32KB FLASH 48TQFP 規格書 瞭解詳情

PSoC 4000 MCU 開發套件

圖片 零件編號 說明 規格書 瞭解詳情
CY8CKIT-145-40XX CY8CKIT-145-40XX PSOC 4 S-SERIES PROTOTYPING KIT 規格書 瞭解詳情
CY8CKIT-040 CY8CKIT-040 PSOC 4000 PIONEER DEV KIT 規格書 瞭解詳情
CY8CKIT-041-40XX CY8CKIT-041-40XX KIT PSOC 4 S-SERIES PIONEER KIT 規格書 瞭解詳情

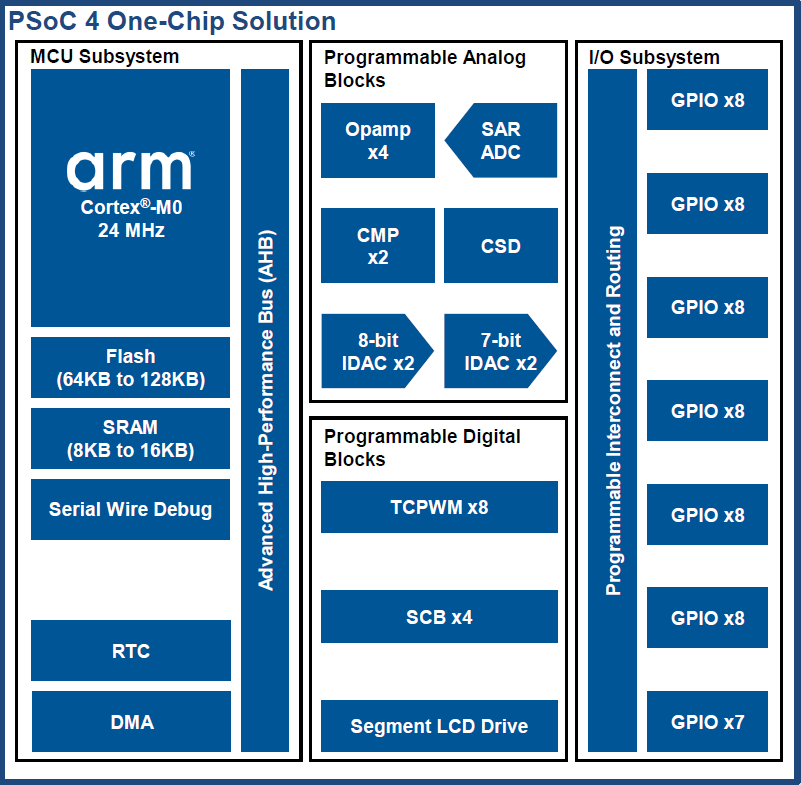

PSoC 4100 MCU 系列：智慧型類比

PSoC 4100 MCU 系列：智慧型類比

除了 CapSense 之外，PSoC 4100 MCU 系列透過可編程類比模塊，將智慧型類比功能增添至 PSoC 4 微控制器架構中。 這些可編程類比模塊為硬體模組，工程師能夠利用這些模組建立自訂的類比前端 (AFE)，並納入諸如類比至數位轉換器 (ADC)、數位至類比轉換器 (DAC)、低功耗比較器和運算放大器等模塊。 可編程類比模塊允許 PSoC 4100 MCU 與幾乎任何類比感測器建立接合的介面。 PSoC 4100 MCU 選項也可提供整合的 BLE 連線能力。

PSoC 4000 系列特點

  • 32 位元 MCU 子系統
    • Arm Cortex-M0 和 Arm Cortex-M0+ 核心
    • 最高 48 MHz CPU 速度
    • 高達 256 KB 快閃記憶體、32 KB SRAM
    • 具手錶晶體振盪器 (WCO) 的即時時脈
  • 可編程類比模塊
    • 最高 12 位元、1 Msps 的 SAR ADC
    • 最多 6 個低功率比較器
    • 最高 4 個 iDAC
    • 最高 4 個運算放大器
    • Cypress CapSense® 具備 SmartSense™ 自動微調
    可編程數位模塊
    • 最高 8 個計時器／計數器／PWM 模塊
    • 最高 4 個序列配置模塊 (SCB)
    • 段碼 LCD 驅動
    I/O 子系統
    • 多達 55 個 GPIO

PSoC 4100 資源



查看所有 PSoC 4100 MCU

最常見的 PSoC 4100 MCU

圖片 零件編號 說明 規格書 瞭解詳情
CY8C4127LQI-BL473 CY8C4127LQI-BL473 IC MCU 32BIT 128KB FLASH 56QFN 規格書 瞭解詳情
CY8C4125AXI-483 CY8C4125AXI-483 IC MCU 32BIT 32KB FLASH 44TQFP 規格書 瞭解詳情
CY8C4124LQI-443 CY8C4124LQI-443 IC MCU 32BIT 16KB FLASH 40QFN 規格書 瞭解詳情

PSoC 4100 MCU 開發套件

圖片 零件編號 說明 規格書 瞭解詳情
CY8CKIT-149 CY8CKIT-149 PSOC 4100S PLUS PROTOTYPING KIT 規格書 瞭解詳情
CY8CKIT-041-41XX CY8CKIT-041-41XX 開發套件 規格書 瞭解詳情
CY8CKIT-042-BLE-A CY8CKIT-042-BLE-A BLE 4.2 PIONEER KIT 規格書 瞭解詳情

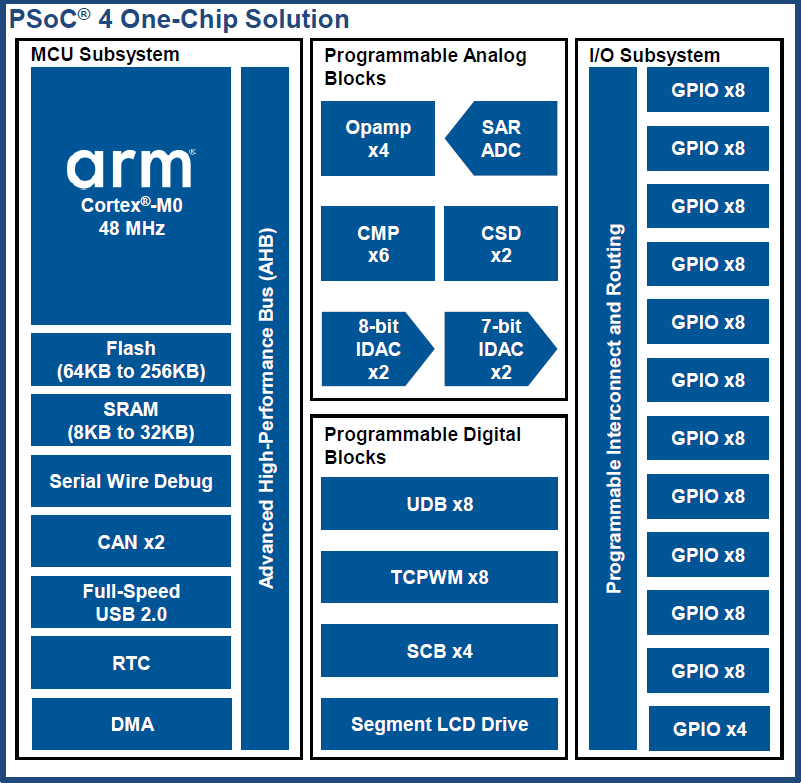

PSoC 4200 MCU 系列：可編程數位

PSoC 4200 MCU 系列：可編程數位

PSoC 4200 MCU 系列增加了可編程通用數位模塊 (UDB)，大幅提高了 PSoC 4 方案組合的靈活性和效能。 可配置 UDB 以建立客戶數位介面、狀態機和自訂邏輯功能。 甚至可將 UDB 串接在一起以建立寬於 8 位元的功能，並且可使用線路圖擷取 (一種圖形化狀態機編輯器) 或 Verilog 程式碼在 PSoC Creator 中進行設定。 PSoC 4200 MCU 選項也可提供整合的 BLE 連線能力。

PSoC 4200 系列特點

  • 32 位元 MCU 子系統
    • Arm Cortex-M0 核心
    • 最高 48 MHz CPU 速度
    • 高達 256 KB 快閃記憶體、32 KB SRAM
    • 具手錶晶體振盪器 (WCO) 的即時時脈
    • USB 全速
    • CAN 控制器
  • 可編程類比模塊
    • 最高 12 位元、1 Msps 的 SAR ADC
    • 最多 6 個低功率比較器
    • 最高 4 個 iDAC
    • Cypress CapSense® 具備 SmartSense™ 自動微調
    可編程數位模塊
    • 最高 8 個通用數位模塊 (UDB)
    • 最高 8 個計時器／計數器／PWM 模塊
    • 最高 4 個序列配置模塊 (SCB)
    • 段碼 LCD 驅動
    I/O 子系統
    • 多達 98 個 GPIO

PSoC 4200 資源



查看所有 PSoC 4200 MCU 查看所有 PSoC 4200 開發套件

最常見的 PSoC 4200 MCU

圖片 零件編號 說明 規格書 瞭解詳情
CY8C4245AXI-483 CY8C4245AXI-483 IC MCU 32BIT 32KB FLASH 44TQFP 規格書 瞭解詳情
CY8C4247AZI-M485 CY8C4247AZI-M485 IC MCU 32BIT 128KB FLASH 64TQFP 規格書 瞭解詳情
CY8C4247LQI-BL483 CY8C4247LQI-BL483 IC MCU 32BIT 128KB FLASH 56QFN 規格書 瞭解詳情

PSoC 4200 MCU 開發套件

圖片 零件編號 說明 規格書 瞭解詳情
CY8CKIT-146 CY8CKIT-146 PSOC 4200DS PROTOTYPING KIT 規格書 瞭解詳情
CY8CKIT-046

CY8CKIT-046

 PSOC 4 L-SERIES PIONEER KIT 規格書 瞭解詳情
CY8CKIT-049-42XX

CY8CKIT-049-42XX

 PSOC 4200 PROTOTYPING KIT 規格書 瞭解詳情
PSoC 4 BLE 模組

PSoC 4 BLE 模組

Cypress PSoC 4 BLE 模組是完全通過認證的全整合式可編程模組。 PSoC 4 BLE 模組適用於要求具備以下特點的各種 IoT 設計：小型模組覆蓋區、成本最佳化、遠距離通訊或更高的工作溫度等。 體驗世界上最容易使用的 BLE 連線解決方案。

PSoC 4 BLE 模組特點

  • 小至 10 mm x 10 mm x 1.8 mm 的覆蓋區
  • 遠距離 BLE 選項，最高為 400 公尺直視性通訊
  • 成本最佳化的 BLE 模組選項，可用於僅進行連線的應用
  • 完全通過認證，確保能縮短設計週期
    • 具有 QDID 認證的 Bluetooth 4.1、4.2
    • 符合國際 RF 規範：FCC (美國)、ISED (加拿大)、MIC (日本)、CE (歐州)，以及 KC (韓國)
  • 單模式 (BLE) 和雙模式 (BR/EDR/BLE) 模組選項可選
  • PSoC Creator IDE 可支援 Cypress PSoC 4 BLE 模組
  • SMT 就緒並相容於業界標準迴流焊接溫度曲線
  • 寬廣的工作電壓 (1.9 至 5.5 V)
  • 工業溫度範圍 (-40°C 至 +85°C) 和延伸工業溫度範圍 (-40°C 至 +105°C) 選項

PSoC 4 BLE 模組資源



查看所有 PSoC 4 BLE 模組 查看所有 PSoC 4 BLE 模組評估板

最常見的 PSoC 4 BLE 模組

圖片 零件編號 說明 規格書 瞭解詳情
CYBLE-012011-00 CYBLE-012011-00 RF TXRX MOD BLUETOOTH TRACE ANT 規格書 瞭解詳情
CYBLE-222014-01 CYBLE-222014-01 RF TXRX MOD BLUETOOTH CHIP ANT 規格書 瞭解詳情
CYBLE-202013-11 CYBLE-202013-11 RF TXRX MOD BLUETOOTH 4.2 RF PIN 規格書 瞭解詳情

PSoC 4 BLE 開發套件

圖片 零件編號 說明 規格書 瞭解詳情
CY8CKIT-042-BLE-A CY8CKIT-042-BLE-A DEVELOPMENT KIT CYBLE-022001 規格書 瞭解詳情
CYBLE-022001-EVAL CYBLE-022001-EVAL DEVELOPMENT KIT CYBLE-022001 規格書 瞭解詳情
CY8CKIT-143A CY8CKIT-143A DEV KIT PSOC 4 BLUETOOTH 4.2 BLE 規格書 瞭解詳情
