LTC3337 毫微功率一次電池 SoH 監測器

Analog Devices 的 LTC3337 是具有無限動態範圍的最低 I_Q SoH (健康狀態) 監測器和庫侖計。它在所有負載曲線中都相當準確，可測量所有重要的健康狀態變數 (Q、V、Z、T)。LTC3337 非常適合電池，它能為電池提供負載曲線，讓電池得以供應最大蓄電量，不受實際負載影響。

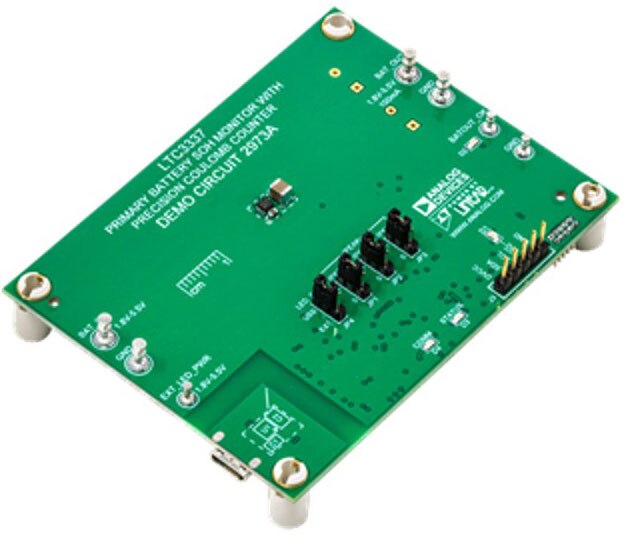

展示電路 DC2973A 呈現 LTC3337 一次電池健康狀態 (SoH) 監測器及精密庫侖計使用可設定的峰值電流限制運作。LTC3337 支援 1.8 V 至 5.5 V 的輸入電壓和高達 100 mA 的峰值電流，以及 100 nA 的靜態電流庫侖計數、電池電壓和電池串聯電阻 (BSR) 皆可測量，可用於量化電池的充電狀態和健康狀況。

DC2973A 展示了 LTC3337 最高功率配置的簡單佈局。電路可以減少，藉此降低 I_PEAK。展示板可以使用 micro USB 纜線直接連接到 PC，以便執行 GUI 並配置簡單的電池充電狀態 (SOC) 監測器。GUI 備有原始程式碼可供使用，可當作 LTC3337 韌體開發的起點。

特點

• 100 nA 的超低靜態電流可延長電池續航時間，對於很少使用或難以觸及的遠端位置非常實用
• 無限動態範圍在所有負載曲線上都相當準確
• 為電池提供最佳化的負載曲線，讓電池以最大蓄電量運作

應用

• 一般用途：低功率一次電池供電系統 (例如 1 - LiSOCl2、2 - 3x 鹼性電池)
• 消費性：電子門鎖
• 工業自動化：遠端工業感測器 (儀表、警報器等)、資產追蹤器
