LT7170/LT7170-1 Silent Switcher® 降壓穩壓器

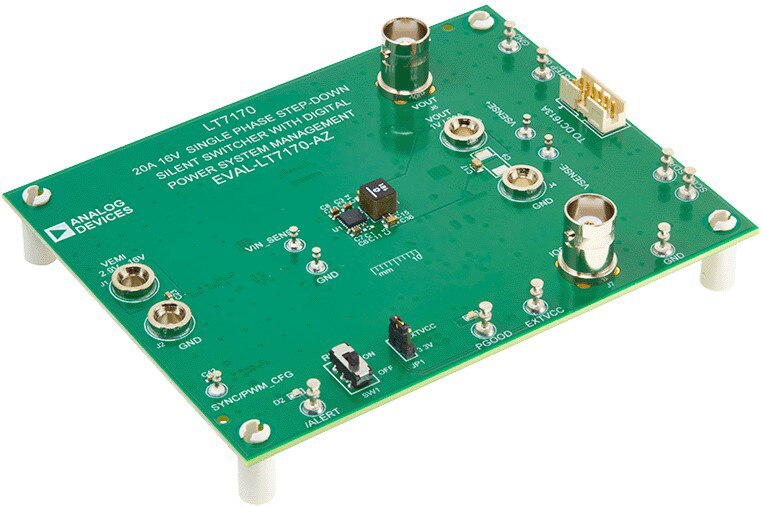

ADI 的 LT7170 和 LT7170-1 是單晶片的 DC/DC 同步降壓穩壓器，可提供高達 20A 的連續輸出電流。LT7170-1 選項具有連接到兩個電感的兩個切換相位，可以驅動一個單穩壓輸出電源。快速、乾淨、低過衝的切換邊緣可提供高效率，同時將電磁干擾 (EMI) 發射的狀況降至最低。I²C 架構的 PMBus 1.3 相容序列式介面可以控制裝置功能，同時為系統監測提供遙測資訊。LTpowerPlay® 圖形使用者介面 (GUI) 工具支援 LT7170 和 LT7170-1。

導通時間受控的谷值電流模式控制具有典型 25 ns 的最小導通時間，可在低的輸出電壓 (V_OUT) 實現高的切換頻率 (f_SW)，在較小的整體解決方案尺寸中具有出色的暫態響應。

V_OUT、F_SW 和相位可使用外部設定用電阻進行選擇。還可以透過 PMBus 介面進行設定或儲存在晶片上可寫入三次的非揮發性記憶體 (NVM) 中。

為了確保受電裝置能乾淨地啟動，LT7170 和 LT7170-1 在輸出被禁用時會以 V_SENSEP 主動地下拉輸出端。LT7170 和 LT7170-1 會等到 V_OUT 小於 0.2 V 時才啟用輸出並開始軟啟動。這個 V_OUT 放電閾值可設定在 0.2 V 至 2.2 V 之間。LT7170 和 LT7170-1 採用強制連續切換式操作方式。

特點

• Silent Switcher 架構：實現小巧、高效率、低 EMI 的解決方案
• PMBus/I²C 序列式介面
• 遙測回讀項目包括 V_OUT、I_OUT、V_IN、晶片溫度和故障内容
• 可設定的電壓、電流限制、排序、軟啟動和停止、欠壓和過電壓、相位、頻率 (高達 4 MHz) 和迴路補償
• 内建可燒錄三次的 NVM
• 關鍵參數可透過電阻選擇
• V_OUT 設定點範圍：0.4 V 至 5.5 V
• V_OUT 準確度：±0.25%，0.6 V ≤ V_OUT ≤ 1.375 V
• 差動式遠端 V_OUT 感測
• 快速暫態反應
• 寬的 V_IN 電源範圍：使用 EXTV_CC 時低至 2.9 V 或 1.5 V
• 可設定且可同步：400 kHz 至 4 MHz
• 24 引線 (3.5 mm x 4 mm) LQFN 封裝
