濕度感測器的類型與設計技巧
2024-03-18
濕度是指空氣中水蒸氣的含量，通常以相對濕度（Relative Humidity，RH）的百分比表示，濕度的高低對於人類生活與電子產品的運作都會造成影響，因此用於感測空氣中濕度變化的濕度感測器（Humidity Sensor），像是氣象觀測、農業、工業製程、建築管理、醫療設備、食品和製藥業等領域，便經常使用濕度感測器來進行濕度控制與監測。

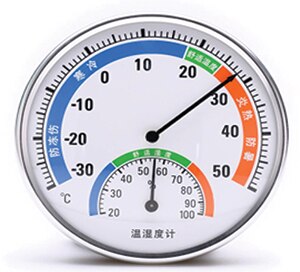

溫濕度計
濕度感測器的類型眾多具有不同特性
濕度感測器的類型相當多樣，也各自有不同的運作特性，以下將為您介紹一些常見的濕度感測器類型與運作原理。
1. 電容式濕度感測器

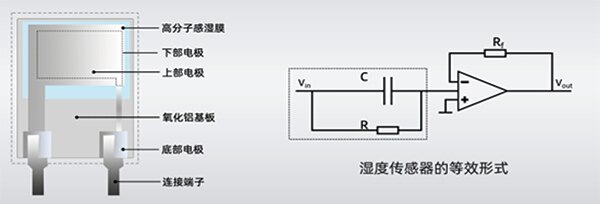

濕敏電容及其等效型式
電容式濕度感測器是基於電容變化來測量濕度，這種類型的感測器通常精確度較高，並且對溫度的變化相對不敏感，常見的電容式濕度感測器會採用濕敏電容來進行濕度感測。
電容式濕度感測器通常具有高精確度，能夠提供準確的濕度測量，這使其適用於對濕度要求較高的應用，如實驗室環境或製造過程中的控制。此外，這類感測器通常具有快速的響應時間，能夠即時反應環境中濕度的變化，這在需要即時控制的應用中尤其重要。
許多電容式濕度感測器在操作時具有低功率消耗特性，這使其適用於需要長時間運行的電池供電應用，如無線感測網路中的應用。電容式濕度感測器相對於一些其他類型的濕度感測器對溫度變化較不敏感，這使得它們在不同溫度條件下能夠提供穩定的濕度測量。
一些電容式濕度感測器能夠同時提供溫度和濕度的測量，這使其成為多功能感測器，能夠同時監測環境的濕度和溫度。電容式濕度感測器的某些型號具有一定的耐污染性，能夠在一些有灰塵或其他污染物存在的環境中工作。
隨著技術的進步，電容式濕度感測器變得越來越小型化和整合化，這使得它們更容易整合到各種應用中，如行動裝置、智慧家庭裝置等。很多電容式濕度感測器可提供數位輸出，這使得數據的讀取和處理更加方便，並且與微控制器或其他數位系統更容易整合。
2. 電阻式濕度感測器

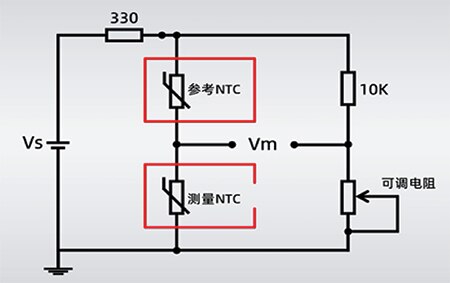

熱敏電阻濕度感測器
電阻式濕度感測器使用吸濕性的材料，當吸濕性材料吸收水分時，其電阻值會變化，從而測量濕度，通常會使用濕敏電阻、熱敏電阻等材料來製作濕度感測器。
電阻式濕度感測器的結構相對簡單，通常包括一個吸濕性材料，當這個材料吸收水分時，導致電阻值的變化。由於其簡單的結構，電阻式濕度感測器通常相對較便宜，這使得它們在成本敏感的應用中具有競爭力。
電阻式濕度感測器對於不同的應用場景和環境都有很好的適應性，並且在一些惡劣的條件下仍能正常工作。電阻式濕度感測器並能夠提供連續的濕度監測，這使得它們適用於需要即時監測和控制濕度的應用。
電阻式濕度感測器的電阻值變化通常與溫度有關，因此在某些情況下，需要考慮溫度對濕度測量的影響。相對於一些其他濕度感測技術，電阻式濕度感測器的反應時間可能較慢，尤其在快速變化的環境中。
由於吸濕性材料可能受到老化或污染，電阻式濕度感測器可能需要定期校準以確保準確性。雖然電阻式濕度感測器在一些應用中性能優越，但相對於一些其他高精確度的感測器，其精確度可能較低。
3. 表面應變式濕度感測器

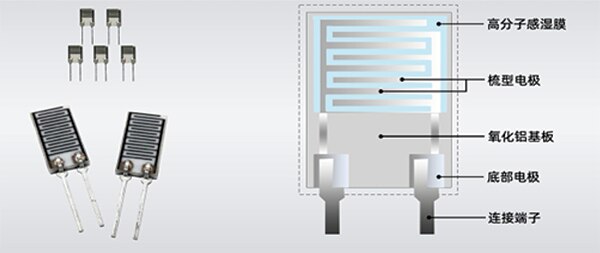

濕敏電阻
表面應變式濕度感測器使用感應應變的材料，當該材料吸收水分時，導致表面應變的變化，這些感測器使用材料在濕潤和乾燥條件下的表面應變來反映周圍環境的濕度水平。
表面應變式濕度感測器通常對濕度變化非常敏感，能夠提供準確的濕度測量。這類感測器通常在不同的濕度範圍內都能夠工作，使其適用於多種應用場景。表面應變式濕度感測器通常具有快速的響應時間，使其能夠即時反應環境中濕度的變化。由於其簡單的結構，這類感測器通常具有較高的可靠性，並且在一些惡劣的條件下仍能正常工作。
表面應變式濕度感測器的性能很大程度上依賴於所使用的感應應變材料，不同的材料可能有不同的應用範圍和特性，表面應變式濕度感測器可能對溫度變化較為敏感，因此在某些應用中需要額外的溫度補償。
表面應變式濕度感測器的可靠性和壽命可能受到使用的材料和環境的影響，需要根據具體的應用來考慮。隨著技術的進步，表面應變式濕度感測器變得越來越小型化和整合化，這使得它們更容易整合到各種應用中。
4. 光學式濕度感測器

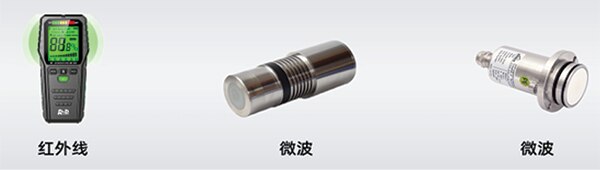

其他濕度感測器
光學式濕度感測器是一種利用光學原理測量濕度的感測器，其使用如光纖這類的光學元件，透過測量水分對光的吸收或散射來推斷周圍環境的濕度水平，常見的光學式濕度感測器會採用紅外線，也有採用微波、超音波來進行濕度感測。
光學式濕度感測器通常能夠進行非接觸式的濕度測量，無需感測器直接接觸被測物體，並具有較高的精確度，能夠提供精確的濕度測量，特別是在低濕度條件下。
光學式濕度感測器通常在不同濕度範圍內都能夠運作，使其適用於多種應用場景，並能夠提供即時的濕度監測，這在需要快速反應的應用中尤其重要。
光學式感測器利用光的特性，如吸收、散射或反射，來推斷濕度水平。常見的技術包括折射率、光纖光譜分析等。相較於一些其他類型的濕度感測器，光學式感測器對於溫度變化相對較不敏感，這使其在溫度變化較大的環境中也能提供穩定的濕度測量。
光學式感測器通常不容易受到外部污染物的影響，因為它們不直接接觸被測物體。由於使用光學原理，光學式濕度感測器通常對各種不同環境條件有較好的適應性。光學式濕度感測器通常需要定期校準，以確保測量的精確性。
5. 電化學式濕度感測器
電化學式濕度感測器基於電化學反應的原理，通常使用電極和電解質與水分相互作用來測量濕度，透過測量相應的電化學參數來推斷周圍環境的濕度水平。
電化學式濕度感測器通常對濕度變化非常靈敏，能夠提供準確的濕度測量。這類感測器通常在不同的濕度範圍內都能夠工作，使其適用於多種應用場景。電化學式感測器能夠提供即時的濕度監測，這在需要快速反應的應用中尤其重要。
電化學式濕度感測器的核心部分包括電極和電解質，其中電解質的性質和電極的材料直接影響感測器的性能。電化學式濕度感測器的性能可能受到溫度變化的影響，需要考慮在不同溫度下的準確性。由於電化學式濕度感測器可能受到電解質的老化和其他因素的影響，它們通常需要定期校準以確保準確性。
電化學式濕度感測器通常對環境條件的適應性較強，但在一些極端環境下，例如高濕度或高溫環境，可能需要進一步的考慮其適用性。電化學式濕度感測器通常具有相對快速的響應時間，有助於即時監測和控制。
6. 熱式濕度感測器
熱式濕度感測器利用熱散射或熱導性的原理，通常使用包括熱電偶或熱電阻等加熱元件和感測元件，透過測量熱的傳導或散射來推斷周圍環境的濕度水平。
熱式濕度感測器通常對濕度變化非常靈敏，能夠提供準確的濕度測量。這類感測器通常在不同的濕度範圍內都能夠工作，使其適用於多種應用場景。
熱式感測器能夠提供即時的濕度監測，這在需要快速反應的應用中尤其重要。熱式感測器不受光線的影響，因此在低光環境或黑暗環境中仍能正常工作。
熱式濕度感測器可以根據熱散射或熱導性的原理來工作。熱散射利用水分對熱的散射效應，而熱導性則是基於水分對熱的傳導性影響。熱式濕度感測器通常受到溫度變化的影響，可能需要進一步的溫度補償以確保測量的精確性，由於一些影響熱傳導或散射的因素，熱式濕度感測器可能需要定期校準。
熱式濕度感測器通常具有相對快速的響應時間，有助於即時監測和控制。這類感測器通常不受化學物質影響，使得它們在一些有腐蝕性氣體存在的環境中也能正常運作。
7. 半導體IC濕度感測器

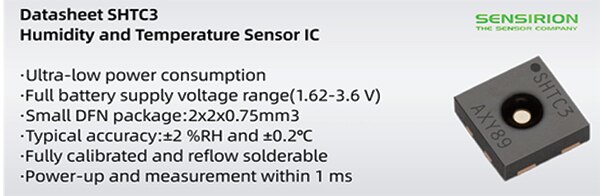

IC濕度感測器
半導體IC濕度感測器是一種基於半導體材料的濕度感測技術，這類感測器通常使用電阻、電容、或其他電性屬性來測量空氣中的濕度。
半導體IC濕度感測器常在一個積體電路內包含感測元件和相關的訊號處理電路，使其具有高度整合的優勢，這類感測器具有較快的響應時間，能夠即時反映濕度的變化。
多數半導體IC濕度感測器的輸出是數位訊號，這有助於方便的數據處理和整合到數位系統中，並通常可提供較高的濕度測量精確性，許多半導體IC濕度感測器設計為低功率消耗，適用於需要長時間運行和電池供電的應用。
半導體IC濕度感測器通常包括對溫度的補償功能，以提高在不同溫度下的濕度測量準確性，這類感測器通常不容易受到外部環境的污染和干擾，能夠穩定運作。由於採用半導體製程，這類感測器通常具有小型、輕量的特點，有助於嵌入各種應用中。
半導體IC濕度感測器在不同應用場景中都能夠適應，並且在多種環境條件下表現穩定，這類感測器通常具有較好的長期穩定性，不容易因時間而產生漂移。
濕度感測器的選擇與設計技巧
濕度感測器的選擇和設計取決於應用的具體要求，包括應用需求、性能要求、環境條件等，例如精確度、響應時間、溫度範圍等。
選擇濕度感測器時，應先確定應用的需求，像是精確度要求，一些應用可能需要高精確度，而其他應用可能對一般精確度足夠。此外要考慮應用中是否需要快速響應時間，一些應用可能需要即時的濕度監測，而其他應用則可以接受較慢的響應時間。此外，應確定感測器需要覆蓋的濕度範圍，某些感測器可能適用於特定的濕度範圍，而其他感測器則可能適用於更廣泛的範圍。
環境條件對濕度感測器的選擇也相當重要，需要考慮感測器在工作環境中所處的溫度範圍。一些濕度感測器可能對溫度變化較為敏感，因此需要額外的溫度補償。另外還要考慮應用中是否存在有害的氣體或化學物質，這可能影響感測器的性能，一些感測器對污染較為敏感，而其他感測器可能較為耐受。
另一方面，應該根據應用需求來選擇合適的感測器類型，如電容式、電阻式、表面應變式、光學式、電化學式、熱式或半導體IC式等。如果需要同時測量濕度和溫度，可以考慮選擇整合了多功能的感測器以簡化系統。
電源和耗能也是相當重要的考慮因素，需考慮應用中可用的電源類型，並選擇適合的感測器。一些感測器需要較高的電力，而其他可能使用低功率消耗設計。如果應用需要長時間運行或是依賴電池供電，則考慮選擇低功率消耗的濕度感測器。
當然，成本還是相當重要，應根據預算限制來選擇合理的感測器。不同類型和品牌的濕度感測器成本可能有所不同，並確保選擇的濕度感測器有足夠的供應商支援和可用性，以確保系統的穩定運行。
濕度感測器在不同的應用環境中可能會表現出不同的適應性，在選擇感測器時，要考慮應用環境，選擇適用於該環境的感測器類型，並進行實地測試以確保感測器在實際應用中的表現。
濕度感測器常見的問題與解決方案
在應用濕度感測器時，可能會遇到一些常見的問題，這些問題可能影響濕度測量的準確性和穩定性。
其中最常遇見的問題是感測器校準問題，因為濕度感測器需要定期校準，並且可能因環境條件變化而失去準確性。想要定期進行感測器校準，可使用可靠的校準標準。一些感測器可能具有自動校準功能，但仍建議進行定期手動校準以確保精確性。
此外，溫度變化可能影響濕度感測器的性能，導致準確性下降。因此，選擇最好選擇具有溫度補償功能的感測器，以校準和補償溫度對濕度測量的影響。此外，也可提供適當的溫度控制，以維持感測器周圍的穩定溫度。
另一方面，感測器可能受到灰塵、油脂或其他污染物的影響而降低準確性。因此需要定期清潔感測器表面，以避免灰塵和污染物的積聚，在應用中使用防塵罩或防護罩也是一種有效的方法。
飄移現象也是濕度感測器的常見問題，感測器的性能可能會隨時間而變化，出現漂移問題。因此需要定期檢查和校準感測器，以確保性能的穩定。最好選擇使用可調校的感測器，並遵循製造商的校準建議。
在極高或極低的濕度條件下，有些感測器可能達到飽和或過飽和狀態，導致準確性下降。選擇適用於特定濕度範圍的感測器。在極端條件下，可能需要使用不同範圍的感測器或進行合理的校準。
|
結語
濕度感應器的應用相當廣泛，在選擇濕度感測器時，應依據具體的應用需求來選擇不同的濕度感測器，選擇合適的感測器類型，是確保準確性和穩定性的關鍵，以確保感測器在不同環境中的正常運作。此外，在使用期間，還應對濕度感測器進行定期的校準、保養，以維持濕度感測器的準確性。
