使用監控設備計時器提升 IoT 系統耐用性

進行物聯網 (IoT) 設計時，耐用性的重要程度不亞於安全性，但往往卻被忽略。系統必須夠堅固耐用才可在無人為介入下從故障狀態中復原。 為了確保堅固耐用性，設計人員應仔細研究不起眼的監控設備計時器 (WDT)，且目前有各式各樣的選擇，從簡易計時器乃至智慧型整合監控設備應有盡有。

本文首先將回顧內部與外部 WDT 的基本知識，然後再介紹一些最新的 WDT 裝置，以及如何使用這些裝置確保系統耐用性。

監控設備計時器對 IoT 的重要性何在

目前在現場部署的 IoT 裝置數量已多達數十億部，因此一旦出現故障根本無法要求技師及時前來維修。 因此，IoT 系統必須能在無任何人為介入下，自行偵測故障並進行復原。

監控設備具有眾多不同的外型與大小，但一般而言可歸類為以下幾種類型：簡易型計時器、視窗型計時器以及智慧型監控設備。 監控設備能以硬體和軟體形式內建在微控制器中，或以硬體形式外接，甚至能以獨立的微控制器形式提供，且含有軟硬體元件。 總而言之，無論採用何種監控設備解決方案，唯一的用途就是進行系統的監測和復原。 為了達到此目標，開發人員必須考量每部監控設備的獨特特性與設計挑戰，以達到堅固耐用的 IoT 系統設計。

內部監控設備基礎知識

內部監控設備計時器幾乎是每一個微控制器皆會內建的硬體周邊，能與板載周邊和系統時脈進行互動（圖 1）。 在預設情況下，內部監控設備計時器會停用，而開發人員在啟用監控設備前必須預先指定一段週期。 若軟體已鎖定，或是發生硬體故障而影響軟體執行，監控設備計時器將失效並強制重設微控制器。 在此過程中，監控設備將會清除錯誤，讓微控制器重新初始化系統。

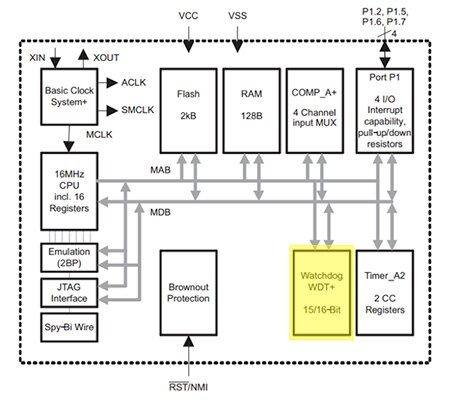

圖 1：監控設備計時器內建於絕大多數微控制器中（例如 Texas Instruments 的 MSP430G2210），並可在軟體鎖定時重置處理器。 （圖片來源：Texas Instruments）

內部監控設備計時器的原理非常簡單，但需要花費大量心思才能正確實作。 舉例而言，針對監控設備所研發的軟體不能逕行將監控設備計時器清除。 軟體在將監控設備清除之前，應先執行系統檢查，確認所有工作和硬體皆正常運作。

開發人員在開發內部監控設備解決方案時，應嘗試遵循以下數項要點：

• 無論基於任何原因皆不得停用監控設備。 實際上，在選擇微控制器時，應確保監控設備一旦啟用就不能再停用。
• 在定期中斷期間，切勿在未進行軟體功能檢查前就將監控設備清除。
• 確認監控設備計時器為獨立的監控設備。 獨立型監控設備具備單獨時脈，可偵測系統時脈是否停止。
• 使用具有視窗型監控設備功能的監控設備。 這類監控設備必須在等待一段最短時間之後才能被清除。 若在視窗啟動前嘗試清除，監控設備即會重置系統。 此做法可預防任何失控的軟體超控監控設備計時器。

內部監控設備是打造堅固耐用嵌入式系統的良好基礎，但單靠其本身並無法提供一套極為穩固的解決方案。 為了真正提升堅固耐用性，開發人員必須考量採用外部監控設備。

運用外部監控設備提升堅固耐用性

無論開發人員在實作內部監控設備的過程當中如何小心謹慎，內部監控設備終究並非萬無一失。 許多實作情況皆有缺失，共用系統時脈以及具有停用選項就是其中兩個例子。

若系統必須在現場獨立運作，使用外部監控設備就可提供眾多優點，例如：

• 執行系統硬重置作業，確保重新啟動微控制器電源，進而重新啟動內部周邊裝置電源。
• 將監控設備自微控制器振盪器電路隔離。
• 提供完全獨立的系統監測流程。

以上這些優點皆有助於提升系統的堅固耐用性，但採用外部 WDT 仍有少許缺點。 這些缺點包括使用額外 IC 導致硬體成本增加，且會提高系統的複雜度。 不過正如我們所見，納入一切考量後，這些缺點則顯得微不足道。 讓我們一起深入探究如何開發出簡易、堅固耐用的外部監控設備電路（圖 2）。

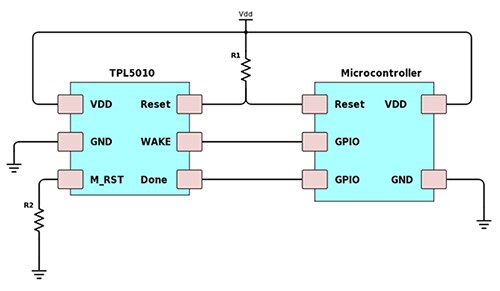

圖 2：外部監控設備電路範例會監測微控制器的行為和狀態，而微控制器則具有其專屬的內部監控設備計時器。 （使用 Digi-Key Scheme-it® 繪製的示意圖）

此電路是由微控制器和外部監控設備電路組成，其中微控制器運行專屬的內部監控設備計時器。 在此範例中，監控設備電路為 Texas Instruments 的 TPL5010 奈功率系統計時器（具監控設備功能）。 外部監控設備具有輸出重置引腳，會直接連至微控制器重置引腳。 當 WAKE 引腳觸發後，TPL5010 會在 DONE 引腳上發出活動訊號 (heart-beat)，等待微控制器回應。 若微控制器未回應，則會將重置線路拉低，以重置微控制器。 系統會調整 R2 以設定監控設備週期。

在設計當中添加以下這種簡易的低成本電路，是提升系統堅固耐用性的絕佳作法。 開發人員甚至無須等待板件製作完成即可開始測試。 TPL5010 開發套件可搭配其他開發套件輕鬆進行設定，即可測試監控設備的功能，無需等待硬體就緒（圖 3）。

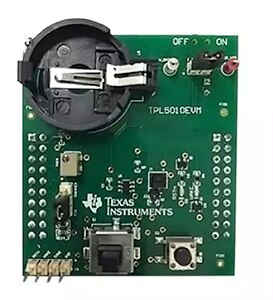

圖 3：Texas Instruments 的 TPL5010 開發板費用不到 30 美元，且其排針座不僅能連接微處理器進行測試，更可用於設定和測量 TPL5010 的電流消耗量。 （圖片來源：Texas Instruments）

選擇外部監控設備時，開發人員需要考量以下數項因素：

• 最短與最長逾時週期
• 視窗型監控設備的支援
• 電流消耗量
• 最少引腳數
• 潛在故障模式（若存在）

設計智慧型監控設備解決方案

智慧型監控設備是最適合 IoT 裝置的監控設備。 智慧型監控設備是一種監控式微控制器，除了執行基本的活動訊號監測外，還可監測系統通訊（圖 4）。 在某些情況下，微控制器會停止回應網際網路，但仍可順利將外部監控設備清空。 若發生此狀況，則會透過網際網路傳送命令以重置微控制器。 智慧型監控設備會監測通訊線路，例如 UART 發送和接收線路，偵測是否有要求重啟系統的特殊命令。

在此範例中，通訊模組同時連接至微控制器和智慧型監控設備。 請注意，智慧型監控設備亦具有外部 TPL5010。 這是因為智慧型監控設備是一種執行軟體的微控制器，為了達到堅固耐用，就必須具備專屬的外部監控設備。

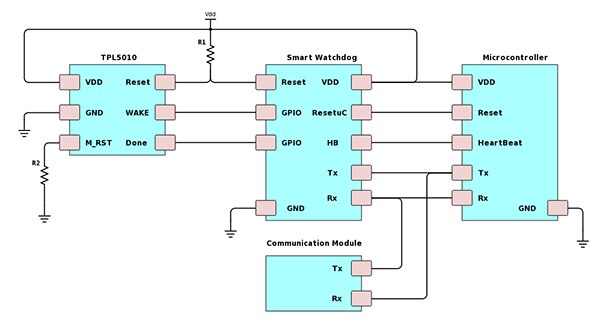

圖 4：智慧型監控設備系統架構範例。 （示意圖使用 Digi-Key Scheme-it 繪製）

開發人員在設計智慧型監控設備時，必須考量以下數項重要因素：

• 活動訊號特性
• 輸入／輸出可用性
• 成本
• 可用快閃記憶體
• 能源消耗
• 故障模式
• 最小的實體覆蓋區

目前已有數種微控制器，可當作良好的智慧型監控設備。 首先是 Texas Instruments 的 MSP430G2xx，具有 2 kB 快閃記憶體和 4 條 I/O 線路。 此微控制器具有剛好足夠的程式碼空間以及足夠的引腳，可開發超簡易的智慧型監控設備實作。

對於需要通訊監測功能的應用，可考慮增加一些 I/O 線路及記憶體。 若有需要，MSP430G2231IPW14R 或 MSP430G2553IPW20R 是不錯的選擇。

即便如此，讓監控設備真正達到「智慧」運作的其實是智慧型監控設備軟體，這才是開發人員必須關注的項目，也必須在此編寫一些程式碼。 請注意，程式碼無需太複雜，實際上越簡單越好！ 小巧、簡易且可靠的軟體，才是適合監控設備的最佳選擇。 以下列出依據 TPL5010 評估模組說明文件所建立的 MSP430 簡易程式碼範例（程式碼列表）：

static volatile bool Reset = true;

void main(void)

{

WDTCTL = WDTPW | WDTHOLD; // Stop watchdog timer

P1OUT |= BIT0; // Set P1.0 to high

P1DIR |= BIT0; // Set P1.0 to output direction

P1DIR &= ~BIT1; // Set P1.1 to input direction

P2IES &= ~BIT0; // P2.0 Lo/Hi edge

P2IFG &= ~BIT0; // P2.0 IFG Cleared

P2IE |= BIT0; // P2.0 Interrupt Enabled

while(1)

{

   __delay_cycles(500000); // Set Delay

   // If true then the heartbeat was not received

   if(Reset == true)

   {

     // The heartbeat was not received. Reset the processor

      P1OUT &=~ BIT0;

      __delay_cycles(100); // Set Delay

      P1OUT |= BIT0;

      Reset = false;

   }

   else

   {

      Reset = true;

   }

}

}

// Port 2 interrupt service routine

#pragma vector=PORT2_VECTOR

__interrupt void Port_2(void)

{

   P2IFG &= ~BIT0; // P2.0 IFG Cleared

   P2IE |= BIT0; // P2.0 Interrupt Enabled

   Reset = false;

}

程式碼列表：監測微控制器活動訊號的 MSP430 軟體範例。 若未在預計週期內收到活動訊號，即會重置微控制器。 （來源：依據 Texas Instruments 的 SNAU173 應用說明所建立）。

此程式碼範例指出，智慧型監控設備進行初始化，接著等待一段特定時間，再檢查是否應重新啟動微控制器。 此智慧型監控設備假定微控制器已故障，因此將 Reset 變數設為 true。 微控制器有權決定是否要傳送活動訊號脈衝，進而觸發中斷並將 Reset 變數設回 false。 有許多功能可添加到此程式碼範例中，例如：

• 視窗型監控設備
• 進入低功率狀態
• 將監視智慧型監控設備的 TPL5010 清除
• 監測通訊線路
• 追蹤重置的次數

只要能用於確保堅固耐用的設計，添加的功能不受限制。

結論

IoT 的安全性固然重要，但開發人員也不應該忽視系統的堅固耐用性。 為了達成此目標，監控設備在 IoT 領域中扮演關鍵角色，不僅是因為裝置部署在難以觸及的位置，也由於人們期望這些裝置能夠近乎全年無休地完美運作。 內部監控設備能讓開發人員進行最少量的復原作業，而外部監控設備和智慧型監控設備則具有一些額外軟體，以便達到堅固耐用且可復原的設計。
