PFE Series Slide 11

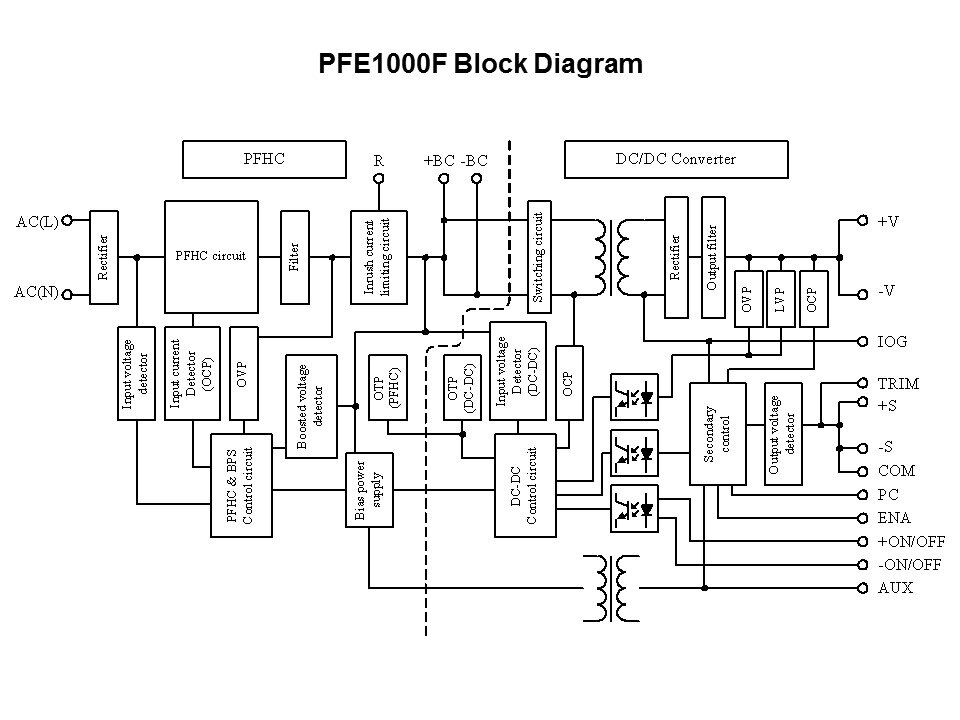

Here is a block diagram of the PFE1000F showing from input to output the basic functional components. Included in the PFE module are AC rectifiers, the PFC circuits, filters, controls, DC-DC converters, output rectifiers, filters, and signal circuits. The PFE series are fully isolated from inputs to outputs.
