Slide17

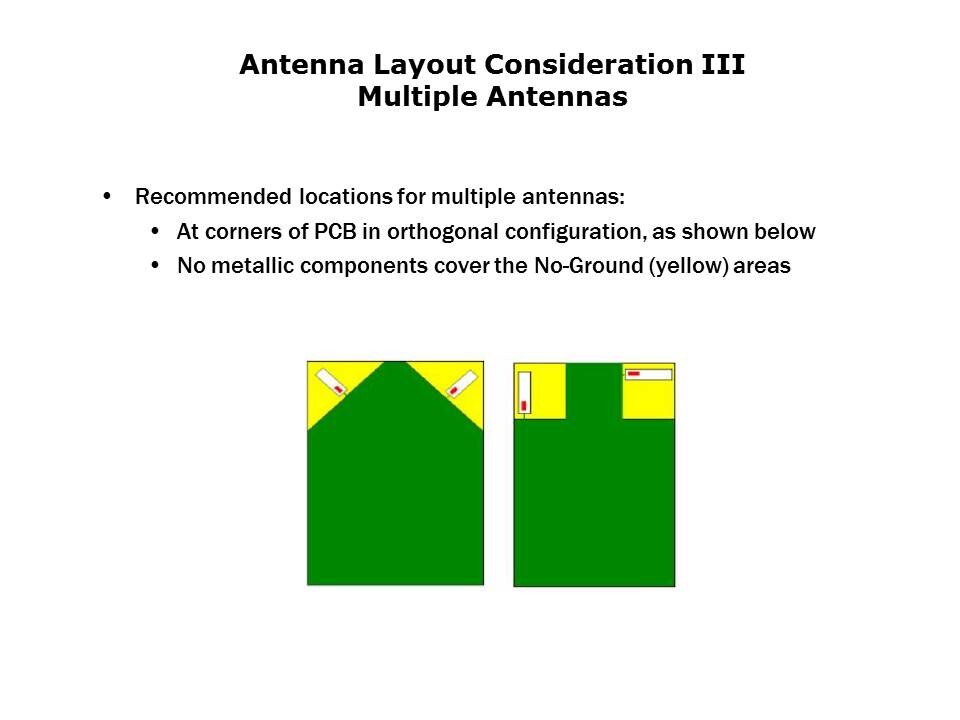

In a system with more than one antenna, it is advisable to keep the antennas as far apart as possible or in an orthogonal orientation to maximize the performance.  Isolation between antennas is maximized when linearly polarized antennas are oriented at 90 degrees.
